消防信號閥門

溝槽信號閘閥

產品名稱：

溝槽信號閘閥

型號：

XZ85X

口徑：

DN50-400

壓力：

1.0-1.6MPa

材質：

鑄鐵、球鐵、鑄鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【溝槽信號閘閥】

溝槽信號閘閥詳細介紹

溝槽信號閘閥概述：

溝槽信號閘閥常應用于自動噴水消防管理系統，來監控供水管路，可以在遠處指示閥門開度。適用在石油、化工、食品、醫藥、造紙、水電給排水、冶煉、能源等系統管路上，可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流設備使用。特別廣泛適用于高層建筑消防系統及其它需要顯示閥門開關狀態的管線系統上。它具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。溝槽信號閘閥重量輕，本體采用高級球墨鑄鐵制成，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。

溝槽信號閘閥注意事項：
溝槽信號閘閥安裝前應存放在室內干燥處，閥板微開4°～5°，安裝位置應保證使用、維修和更換的方便，安裝時可以不考慮管路介質流動的方向，即允許雙向流動。

溝槽信號閘閥主要零件材料：

名稱	材料
閥體	球墨鑄鐵
閥瓣	球鐵，外覆丁腈橡膠
螺栓	鍍鋅
密封圈	NBR
閥蓋	球墨鑄鐵
閥桿	不銹鋼
0型密封圈	NBR
軸蓋	球墨鑄鐵
防塵罩	NBR
手輪	鑄鐵
緊固螺母	鍍鋅

溝槽信號閘閥性能參數：

基本參數
壓力等級	1.0MPa 1.6MPa
密封試驗	1.5MPa 2.4MPa
工作溫度	0-80℃
適用介質	水、氣等

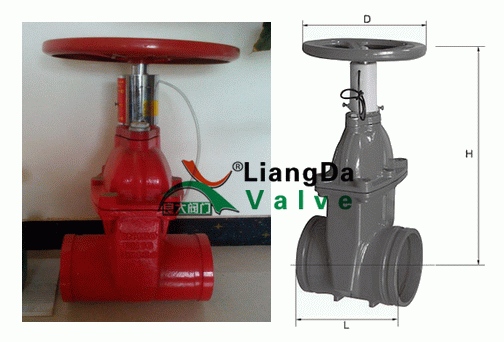

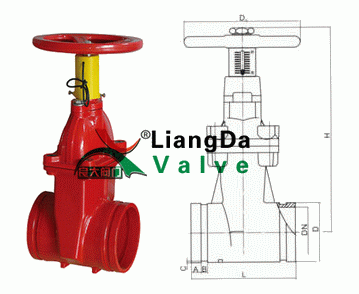

溝槽信號閘閥外形結構圖：

溝槽信號閘閥外形連接尺寸：

公稱通徑		50		65	80	100		125	150	200	250	300	350	400
D		57	60	76	89	108	114	133 140	159 165	219	273	325	377	426
A1		14.5		14.5	14.5	16		16	16	19	19	19	25	25
BA		9.5		9.5	9.5	9.5		9.5	9.5	13	13	13	13	13
C		2.2		2.2	2.2	2.2		2.2	2.2	2.5	2.5	3.3	3.3	5.5
XZ81X XZ85X	L	145		180	180	180		200	240	275	325	355
	H	325		455	455	455			500	620	750	880
	D0	180		200	200	200			240	320	320	400
