當前位置：首頁 >> 消防閥門
>> 濕式報警閥 >> 濕式報警閥 更新時間 2025-5-10 0:23:27
濕式報警閥
| 濕式報警閥 |
 |
產品名稱： | 濕式報警閥 | |||||
| 型號： | ZSFZ | ||||||
| 口徑： | DN50-200 | ||||||
| 壓力： | 1.0-1.6MPa | ||||||
| 材質： | 鑄鐵、球鐵、鑄鋼 | ||||||
|
|||||||
| 您正在瀏覽：【濕式報警閥】 | |||||||
濕式報警閥詳細介紹
濕式報警閥產品用途：
濕式報警閥裝置與壓力開關、水流指示器、灑水噴頭、信號蝶閥、末端試水裝置、噴淋泵等組成ZS系列濕式自動噴水滅火系統，是目前應用最廣泛的自動噴水滅火系統。
濕式報警閥產品特點：
濕式報警閥只允許水單方面流入噴水系統并在規定流量下報警的一種單向閥。用于管網中充滿水的濕式滅火系統，該系統長期處于備用工作狀態，管網內充滿壓力水。當保護區內某處發生火災時，一個或多個噴頭工作，本閥自動開啟讓水不斷流向失火區。同時啟動水力警鈴，壓力開關發出報警信號。
濕式報警閥工作原理：
濕式報警閥平時閥瓣前后水壓相等（水通過導向管中的水壓平衡小孔，保持閥瓣前后水壓平衡）。由于閥瓣的自重和閥瓣前后所受水的總壓力不同，閥瓣處于關閉狀態（閥瓣上面的總壓力大于閥芯下面的總壓力）。發生火災時，閉式噴頭噴水，由于水壓平衡小孔來不及補水，報警閥上面水壓下降，此時閥瓣前水壓大于閥瓣后水壓，于是閥瓣開啟，向立管及管網供水，同時水沿著報警閥的環形槽進入延時器、壓力開關及水力警鈴等設施，發出火警信號并啟動消防泵。當自動噴淋滅火系統的保護區域內發生火情時，火場環境溫度升高時，閉式噴頭上的玻璃球炸裂（或易熔合金熔化），噴頭打開噴水滅火。此時由于濕式報警閥出口側管網水壓下降，形成壓差，閥瓣組件打開，水源水不斷補充管網滅火，同時水流也經密封環槽內的孔流入延遲器，并迅速充滿，以一定水壓沖擊水力警鈴發出連續的報警聲，壓力開關動作接通電觸點，接通控制中心，以聲、光報警，同時啟動主供水泵進行消防滅火。
濕式報警閥部件作用：
(1)濕式報警閥：只允許水單方向流入噴水系統并在規定流量下報警。
(2)延遲器：延遲水力警鈴動作時間，減少因水壓波動而造成的誤報警。
(3)水力警鈴：系統啟動后，能發出聲響的水力驅動式報警裝置。
(4)壓力開關：報警閥動作后，壓力開關動作接通電觸點。
(5)警鈴閥：伺應狀態下為常開，檢查、維護和修理時才可關閉此閥。
(6)試警鈴閥：在調試、維護才開啟此閥，以判定系統工作情況。
(7)放水閥：排去閥后管網余水，以進行檢修或更換噴頭。
濕式報警閥性能參數：
濕式報警閥外形結構圖：
濕式報警閥外形尺寸：
濕式報警閥性能參數：
型號規格 |
ZSFZ100 |
ZSFZ125 |
ZSFZ150 |
ZSFZ200 |
公稱通徑 |
DN100 |
DN125 |
DN150 |
DN200 |
額定工作壓力（MPa） |
1.2 |
|||
強度試驗壓力（MPa） |
4.8 |
|||
動作流量（L/min） |
15＜Q＜60 |
|||
延遲時間 |
5＜t＜90 |
|||
摩阻（MPa） |
＜0.02 |
|||
警鈴響度（DBCA） |
＞80 |
|||

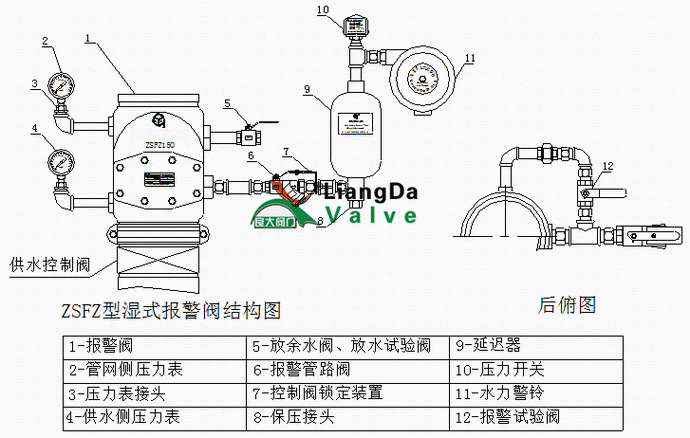

濕式報警閥外形結構圖：
濕式報警閥外形尺寸：
產品型號
|
公稱通徑
(mm)
|
連接相關參數
|
外形尺寸
|
|||
螺栓數
|
螺栓規格
|
法蘭螺孔中心距mm
|
A
|
B
|
||
ZSFZ-80
|
80
|
4
|
M16
|
Φ145
|
250
|
280
|
ZSFZ-100
|
100
|
8
|
M16
|
Φ180
|
270
|
600
|
ZSFZ-150
|
150
|
8
|
M20
|
Φ240
|
365
|
665
|
ZSFZ-200
|
200
|
12
|
M20
|
Φ295
|
465
|
730
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【濕式報警閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
