當前位置：首頁 >> 消防閥門 >> 溝槽閘閥 >> 暗桿溝槽閘閥

更新時間 2025-5-10 0:23:30

溝槽閘閥

暗桿溝槽閘閥

產品名稱：

暗桿溝槽閘閥

型號：

Z85X

口徑：

DN50-400

壓力：

1.0-1.6MPa

材質：

鑄鐵、球鐵、鑄鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【暗桿溝槽閘閥】

暗桿溝槽閘閥詳細介紹

暗桿溝槽閘閥概述：

暗桿溝槽閘閥是一種軟密封閘閥是引進國外先進技術生產的新型閘閥產品，擁有傳統閥門所不具備的多種優勢，應用范圍廣泛。克服了一般閘閥密封性差，彈性疲乏，易生銹等缺陷，是傳統閘閥的換代產品。該閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。

暗桿溝槽閘閥介紹：

暗桿溝槽彈性座封閘閥是溝槽閘閥的一種，溝槽閘閥重量輕，本體采用高級球墨鑄鐵制成，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。

廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

暗桿溝槽閘閥性能特點：

1、整體包膠：閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠，壽命。

2、重量輕：閥體采用球鐵制成，重量輕，安裝方便。

3、平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。

4、耐腐蝕：內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。

5、三“0”密封：閥桿采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水。

暗桿溝槽閘閥零件材料：

主要零件材料
序號	名稱	材料
1	閥體	球墨鑄鐵
2	閥瓣	球鐵，外覆丁腈橡膠
3	螺栓	鍍鋅
4	密封圈	NBR
5	閥蓋	球墨鑄鐵
6	閥桿	不銹鋼
7	0型密封圈	NBR
8	軸蓋	球墨鑄鐵
9	防塵罩	NBR
10	手輪	鑄鐵
11	緊固螺母	鍍鋅

暗桿溝槽閘閥基本參數：

技術參數
壓力等級	1.0MPa 1.6MPa
密封試驗	1.5MPa 2.4MPa
工作溫度	0-80℃
適用介質	水、氣等

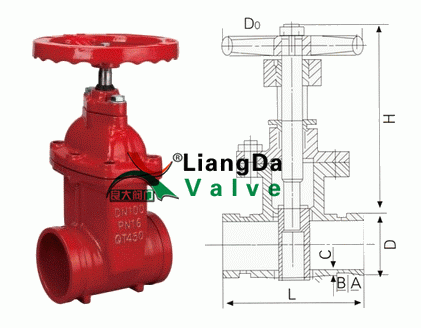

暗桿溝槽閘閥結構圖：

暗桿溝槽閘閥外形連接尺寸：


公稱通徑		50		65	80	100		125	150	200	250	300	350	400
D		57	60	76	89	108	114	133 140	159 165	219	273	325	377	426
A1		14.5		14.5	14.5	16		16	16	19	19	19	25	25
BA		9.5		9.5	9.5	9.5		9.5	9.5	13	13	13	13	13
C		2.2		2.2	2.2	2.2		2.2	2.2	2.5	2.5	3.3	3.3	5.5
Z81X Z85X	L	145		180	180	180		200	240	275	325	355
	H	325		455	455	455			500	620	750	880
	D0	180		200	200	200			240	320	320	400

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【暗桿溝槽閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
