三通隔膜閥

三通襯膠隔膜閥

產品名稱：

三通襯膠隔膜閥

型號：

G49J

口徑：

DN25-100

壓力：

0.6-1.6MPa

材質：

鑄鐵、鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【三通襯膠隔膜閥】

三通襯膠隔膜閥詳細介紹

三通襯膠隔膜閥產品概述：

G49J三通襯膠隔膜閥是一種特殊形式的具有截?cái)喙δ艿拈y，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開以達到截?cái)喙軆?nèi)介質目的。專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。三通襯膠隔膜閥的啟閉是依靠旋轉手輪而達到的。

三通襯膠隔膜閥結構特點：

1、彈性密封的開閉件，確保沒有內漏；

2、流線型的流道，使得壓力損失??；

3、沒有填料函，因此沒有外漏；

4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；

5、隔膜可更換，維護費用低；

6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪

三通襯膠隔膜閥零件材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

襯里：無襯里、橡膠

隔膜：橡膠

閥瓣：鑄鐵

閥桿：碳鋼、不銹鋼

手輪：鑄鐵

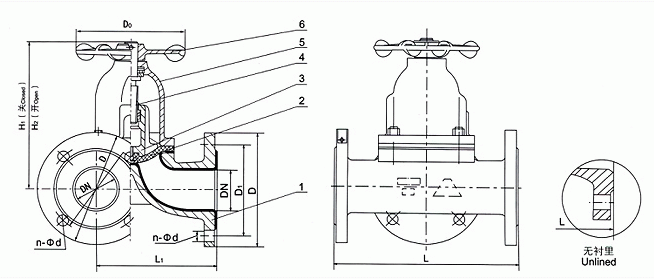

三通襯膠隔膜閥外形結構圖：

三通襯膠隔膜閥連接尺寸：

DN mm	公稱壓力 MPa	工作壓力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	重量
25	1．0	1．0	160	96	115	85	4-14	108	120	66	5.5
32			180	118	135	100	4-18	138	157	96	8.5
40			200	135	145	110	4-18	147	167	96	12.5
50			230	150	160	125	4-18	167	192	96	17
65			290	182	180	145	4-18	194	229	165	24.5
80			310	210	195	160	4-18	212	252	230	33.5

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【三通襯膠隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
