絲口隔膜閥

產品名稱：

絲口隔膜閥

型號：

G11W

口徑：

DN8-80

壓力：

0.6-1.6MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【絲口隔膜閥】

絲口隔膜閥詳細介紹

絲口隔膜閥產品概述：

G11W絲口隔膜閥是一種特殊形式的具有截斷功能的閥，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開以達到截斷管內介質目的。專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。絲口隔膜閥的啟閉是依靠旋轉手輪而達到的。

絲口隔膜閥結構特點：

1、彈性密封的開閉件，確保沒有內漏；

2、流線型的流道，使得壓力損失?。?/div>

3、沒有填料函，因此沒有外漏；

4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；

5、隔膜可更換，維護費用低；

6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪

絲口隔膜閥零件材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

襯里：無襯里、橡膠

隔膜：橡膠

閥瓣：鑄鐵

閥桿：碳鋼、不銹鋼

手輪：鑄鐵

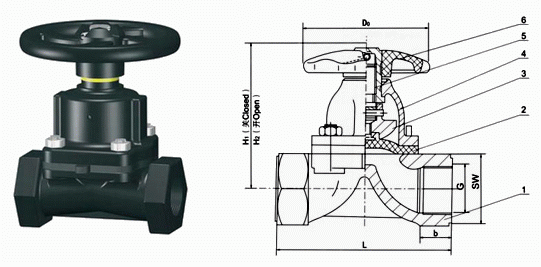

絲口隔膜閥外形結構圖：

絲口隔膜閥連接尺寸：

公稱通徑		公稱壓力 MPa	工作壓力 MPa	L mm	SW mm	b mm	H1 mm	H2 mm	D0 mm	質量 Kg/kilos
DN	G	公稱壓力 MPa	工作壓力 MPa	L mm	SW mm	b mm	H1 mm	H2 mm	D0 mm	質量 Kg/kilos
8	1/4	1.6	1.6	50	20	-	60	66	45	0.6
10	3/8			50	24	-	-	-	45	0.7
15	1/2			65	38	8	84	92	50	0.8
20	3/4			85	40	12	93	103	50	1.1
25	1			110	48	18	106	120	66	1.9
32	1 1/4			120	58	18	137	156	96	3.3
40	1 1/2			140	69	18	142	163	96	4.2
50	2			165	85	20	167	192	96	5.8
65	2 1/2		1.0	203	60	20	190	225	165	9.5
80	3		1.0	254	105	32	206	246	230	16.2

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【絲口隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
