當前位置：首頁 >> 真空閥門 >> 真空蝶閥 >> GI-A型高真空蝶閥

更新時間 2025-5-10 0:33:53

真空蝶閥

GI-A型高真空蝶閥

產品名稱：

GI-A型高真空蝶閥

型號：

GI-A

口徑：

DN50-300

壓力：

0.6×106 ~1.3×10-4

材質：

304、316、316L不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【GI-A型高真空蝶閥】

GI-A型高真空蝶閥詳細介紹

GI-A型高真空蝶閥產品概述：

GI-A型高真空蝶閥是用來接通或切斷真空管路中的氣流，閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。閥門開閉有鎖定功能、旋轉平穩、密封可靠。高真空蝶閥是使用閥桿插入體內，閥板固定在閥桿上的原理，轉動90度達到開關目的。適用的工作介質為空氣和非腐蝕性氣體。

GI-A型高真空蝶閥技術性能：

適用范圍(Pa)	105～1.3x10-5
閥門漏率(Pa.L/S)	＜1.3x10-6
介質溫度（℃）	-25～+80（密封材料為腈橡膠） -30～+150（密封材料為氟橡膠）
法蘭標準	GB/T6070
安裝位置	任意

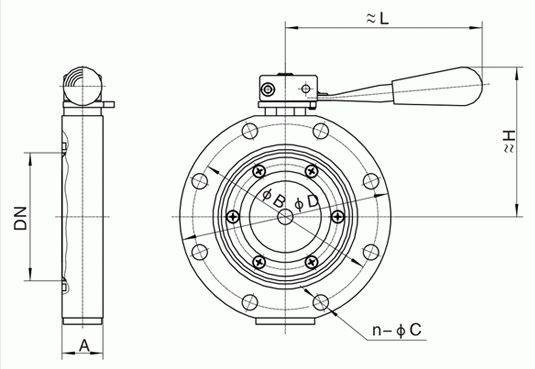

GI-A型高真空蝶閥外形結構圖：

GI-A型高真空蝶閥連接尺寸：

型號	通徑（DN）	ΦD	ΦB	H	A	L	n-ΦC
GI-50A	50	110	90	90	26	116	4-Φ9
GI-63A	63	130	110	100	32	132	4-Φ9
GI-80A	80	145	125	110	32	154	8-Φ9
GI-100A	100	165	145	120	32	154	8-Φ9
GI-125A	125	200	175	140	35	197	8-Φ11
GI-150A	150	225	200	155	35	197	8-Φ11
GI-200A	200	285	260	190	45	242	12-Φ11
GI-250A	250	335	310	225	50	330	12-Φ11
GI-300A	300	425	395	245	55	330	12-Φ14

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【GI-A型高真空蝶閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
