當前位置：首頁 >> 陶瓷閥門 >> 陶瓷漿液閥 >> 暗桿陶瓷漿液閥

更新時間 2025-5-10 0:35:29

陶瓷漿液閥

暗桿陶瓷漿液閥

產品名稱：

暗桿陶瓷漿液閥

型號：

PZ73TC

口徑：

DN50-600

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【暗桿陶瓷漿液閥】

暗桿陶瓷漿液閥詳細介紹

暗桿陶瓷漿液閥產品概述：

暗桿陶瓷漿液閥，密封面及閥門通道采用高性能結構陶瓷材料，升降式陶瓷閘板可刮除密封面上附著的固體顆粒和粘著物，自動清除密封面雜物。陶瓷密封面具有耐腐蝕、耐磨損、高溫不變形等優點。適用于調節或切斷含有粗大固體顆粒、粘稠膠體、漂浮污物等各類高磨損性介質。具有耐磨損、耐沖刷體積小、流阻小、密封性好、通過能力強、切斷效果好、重量輕、易安裝、易拆卸、使用壽命長等優點。廣泛洗煤、選礦、建筑、石化、食品、水泥、排污等多個領域。驅動裝置（電動、齒輪箱、氣動、液動）可任意選配?？筛鶕?jù)實際工況的特點提供不同材質的耐磨陶瓷襯套，延長閥門的適用壽命。

暗桿陶瓷漿液閥應用規范：

設計與制造		JB/T 8691
連接端尺寸	結構長度	GB/T 15188.2
	法蘭尺寸	JB/T 79.1
檢驗與試驗		JB/T 8691
材料	碳鋼	GB/T 12229
	不銹鋼	GB/T 12230
標志		GB/T 12220
供貨		GB/T 12252

暗桿陶瓷漿液閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	6	閥蓋	WCB
2	閥座	結構陶瓷	7	填料	柔性石墨
3	閥板	304+結構陶瓷	8	填料壓蓋	WCB
4	銷子	2Cr13	9	支架	WCB
5	閥桿	2Cr13	10	手輪	Qt400

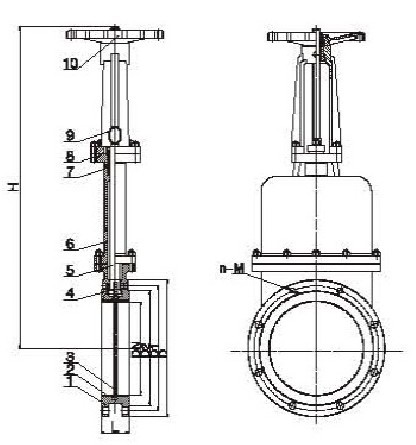

暗桿陶瓷漿液閥外形結構圖：

暗桿陶瓷漿液閥連接尺寸：

DN	PN(Mpa)	L	D	D1	D2	H	N-M	D0	b
50	1.0	43	165	125	100	285	4-M16	180	12
65		46	185	145	120	295	4-M16	180	12
80		46	200	160	135	315	8-M16	220	12
100		52	220	180	155	365	8-M16	220	12
125		56	250	210	185	400	8-M16	230	12
150		56	285	240	210	475	8-M20	280	14
200		60	340	295	265	540	12-M20	360	14
250		68	405	355	320	630	12-M24	360	16
300		78	460	410	375	780	12-M24	400	16
350		90	520	470	435	885	16-M24	400	16
400		90	580	525	485	990	16-M27	400	18
450		90	640	585	545	1100	20-M27	530	18
500		114	715	650	608	1200	20-M30	530	18
600		154	840	770	718	1450	20-M33	600	20

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【暗桿陶瓷漿液閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
