當前位置：首頁 >> 陶瓷閥門 >> 陶瓷刀閘閥 >> 電動陶瓷刀閘閥

更新時間 2025-5-10 0:35:35

陶瓷刀閘閥

電動陶瓷刀閘閥

產品名稱：

電動陶瓷刀閘閥

型號：

PZ973TC

口徑：

DN50-600

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門 售前、售中、售后專業服務。

您正在瀏覽：【電動陶瓷刀閘閥】

電動陶瓷刀閘閥詳細介紹

電動陶瓷刀閘閥產品概述：

電動陶瓷刀型閘閥/陶瓷插板閥主要運用于火力發電企業的粉煤灰氣力輸送系統中，也可用作管路切換閥和灰?guī)煨痘议y。陶瓷閥門具有密封性能好、耐磨性強、啟動負荷小、卡灰及積灰現象少、使用壽命長的特點。陶瓷電動刀型閘閥采用耐磨陶瓷制作密封副(閘板及閥座均采用耐磨結構陶瓷)，耐沖刷，耐磨性好。閘板伸出閥腔，永遠不會因介質塞滿閥腔而影響閘板的開關。自緊密封結構，相比普通刀型閘閥，密封性能有較大提升。適用于礦漿、煤粉、渣水混合物、顆粒物料等介質的截?cái)?，維護簡單，使用壽命較長。

電動陶瓷刀閘閥產品優點：

1、采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好，結構緊湊可任意角度安裝。

2、可防止固體顆粒對密封面的沖刷、磨損，保證閥門密封的持久有效。

3、進口閥座可作刮灰板，即使在落灰情況下也關閉自如。

電動陶瓷刀閘閥應用規范：

設計與制造		JB/T 8691
連接端尺寸	結構長度	GB/T 15188.2
	法蘭尺寸	GB/T 9113.1
檢驗與試驗		GB/T JB/T8691
材料	碳鋼	GB/T 12229
標志		GB/T 12220
供貨		GB/T 12252

電動陶瓷刀閘閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	閥座	結構陶瓷	7	連接架	WCB
2	閥體	WCB	8	支架	WCB
3	閥板	不銹鋼+結構陶瓷	9	螺母	25#
4	填料	柔性石墨	10	連接盤	WCB
5	填料壓蓋	WCB	11	電動裝置	成品件
6	鎖軸	2Cr13	12

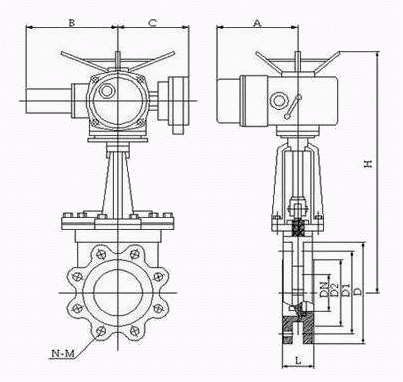

電動陶瓷刀閘閥外形結構圖：

電動陶瓷刀閘閥連接尺寸：

DN	PN(Mpa)	L	D	D1	D2	H	N-M
50	1.0	43	165	125	99	285	4-M16
65		46	185	145	118	300	4-M16
80		46	200	160	132	315	8-M16
100		52	220	180	156	365	8-M16
125		56	250	210	184	400	8-M16
150		56	285	240	211	475	8-M20
200		60	340	295	266	540	8-M20
250		68	395	350	319	630	12-M20
300		78	445	400	370	780	12-M20
350		90	505	460	429	885	16-M20
400		90	565	515	480	990	16-M24
450		90	615	565	530	1100	20-M24
500		114	670	620	582	1200	20-M24
600		154	780	725	685	1450	24-M30

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電動陶瓷刀閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
