當前位置：首頁 >> 陶瓷閥門 >> 陶瓷止回閥 >> 對夾式耐磨陶瓷止回閥

更新時間 2025-5-10 0:34:41

陶瓷止回閥

對夾式耐磨陶瓷止回閥

產品名稱：

對夾式耐磨陶瓷止回閥

型號：

H72TC

口徑：

DN50-600

壓力：

1.0-4.0MPa

材質：

鑄鋼、不銹鋼、A105N

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門 售前、售中、售后專業服務。

您正在瀏覽：【對夾式耐磨陶瓷止回閥】

對夾式耐磨陶瓷止回閥詳細介紹

對夾式耐磨陶瓷止回閥產品概述：

對夾式耐磨陶瓷止回閥廣泛用于電力、石化、冶金、建材等工藝控制系統的干渣、干灰、水渣、水灰，使用溫度 ≤180℃，特料顆粒直徑≤50mm的輸送系統中防止介質倒流裝置。

對夾式耐磨陶瓷止回閥工作原理：

對夾式耐磨陶瓷止回閥是防止介質倒流的自動閥門，流體從進口側流向出口側。止回閥的閥瓣在流體壓力的作用下開啟，介質倒流時靠閥瓣的自重或輔助機構自動關閉，以防止介質倒流保護設備的正常運行。該產品的閥瓣、閥座密封面的材料均采用結構陶瓷制造，提高了閥門的耐磨性與抗沖刷性，大大地延長了使用壽命。該產品在閥座上設有防止沖擊的結構，以保護閥座抗沖擊性。

對夾式耐磨陶瓷止回閥結構特點：

1、閥辨與閥座均采用高性能結構增韌陶瓷制造。

2、該品為手行式閘板結構。密封可靠、啟閉輕便、維修方便。

3、本品具有高耐磨、耐沖刷等特點。

4、適用于水管道安裝。

對夾式耐磨陶瓷止回閥零件材料：

序號	名稱	材料
1	閥體	鑄鋼、不銹鋼、A105N
2	閥座	結構陶瓷
3	閥瓣	WCB+結構陶瓷

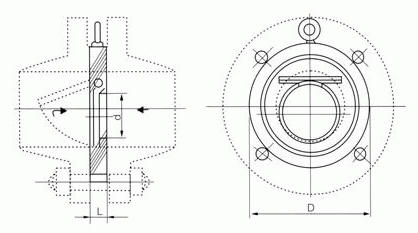

對夾式耐磨陶瓷止回閥外形結構圖：

對夾式耐磨陶瓷止回閥連接尺寸：

DN	D	L		D
DN	D	I型	II型	PN1.0	PN1.6	PN2.5	PN4.0
50	25	15	22	109	109	109	109
65	38	15	22	129	129	129	129
80	46	15	22	144	144	144	144
100	72	15	24	164	164	170	170
125	95	16	26	194	194	186	186
150	114	19	29	221	221	226	226
200	140	29	43	271	275	286	293
250	188	29	43	275	331	343	355
300	216	38	50	330	386	403	420
350	263	41	52	440	446	460	477
400	305	51	62	491	498	517	549
450	356	51	62	541	558	567	574
500	406	65	80	596	620	627	631
600	482	70	90	698	737	734	750

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【對夾式耐磨陶瓷止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
