陶瓷排渣閥

耐磨陶瓷排渣閥

產品名稱：

耐磨陶瓷排渣閥

型號：

PZ41TC

口徑：

DN50-400

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【耐磨陶瓷排渣閥】

耐磨陶瓷排渣閥詳細介紹

耐磨陶瓷排渣閥產品概述：

PZ41TC耐磨陶瓷排渣閥適合用于液、固混合介質，特殊的結構設計，排渣效果非常好，閥體內不積渣，關閉嚴密。閘板、閥座密封面材料均采用陶瓷制造，提高了耐磨性和耐腐性，大大延長了閥門使用壽命。該閥門適用于電力、石化、冶金、礦山、輸煤廠、水泥廠、水處理廠等行業，尤其適用于磨損嚴重的灰漿、灰渣管路輸送系統。

耐磨陶瓷排渣閥性能規范：

設計與制造		GB/T12224
連接端尺寸	結構長度	GB/T 12221
	法蘭尺寸	GB/T 9113.1
檢驗與試驗		GB/T 9092
材料	碳鋼	GB/T 12229
	不銹鋼	GB/T 12230
標志		GB/T 12220
供貨		GB/T 12252

耐磨陶瓷排渣閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	右閥體	WCB	8	閥蓋	WCB
2	左閥體	WCB	9	填料	柔性石墨
3	閘板	WCB+結構陶瓷	10	支架	WCB
4	閥座	結構陶瓷	11	填料壓板	WCB
5	閥桿	2Cr13	12	閥桿螺母	青銅
6	螺栓	25#	13	手動裝置	組合件
7	螺母	25#

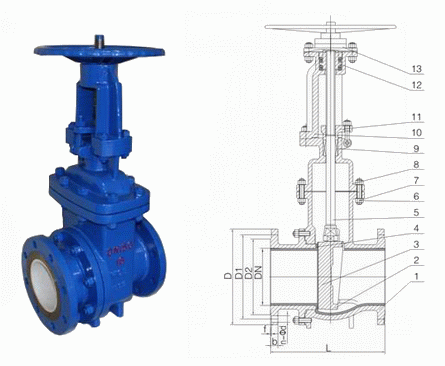

耐磨陶瓷排渣閥外形結構圖：

耐磨陶瓷排渣閥連接尺寸：

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1.0	250	165	125	20	335	4-Φ18
80		280	200	160	20	510	8-Φ18
100		300	220	180	22	685	8-Φ18
150		350	285	240	24	790	8-Φ22
200		400	340	295	24	885	8-Φ22
250		450	395	350	26	1015	12-Φ22
300		500	445	400	26	1190	16-Φ26
350		550	505	460	26	1350	16-Φ22
400		600	565	515	26	1460	16-Φ26

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1.6	250	165	125	20	335	4-Φ18
80		280	200	160	20	510	8-Φ18
100		300	220	180	22	685	8-Φ18
125		325	250	210	22	730	8-Φ18
150		350	285	240	24	790	8-Φ22
200		400	340	295	24	885	12-Φ22
250		450	405	355	26	1015	12-Φ26
300		500	460	410	28	1190	12-Φ26
350		550	520	470	30	1350	16-Φ26
400		600	580	525	32	1460	16-Φ30

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	2.5	250	165	125	20	345	4-Φ18
80		280	200	160	24	520	8-Φ18
100		300	235	190	24	695	8-Φ22
125		325	270	220	26	755	8-Φ26
150		350	300	250	28	810	8-Φ26
200		400	360	310	30	955	12-Φ26
250		450	425	370	32	1100	12-Φ30
300		500	485	430	34	1240	16-Φ30
350		550	555	490	38	1410	16-Φ33

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	4.0	250	165	125	20	355	4-Φ18
80		310	200	160	24	540	8-Φ18
100		335	235	190	24	720	8-Φ22
125		400	270	220	26	770	8-Φ26
150		450	300	250	28	820	8-Φ26
200		550	375	320	34	965	12-Φ30
250		650	450	385	38	1050	12-Φ33
300		750	515	450	42	1200	16-Φ33

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【耐磨陶瓷排渣閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
