當前位置：首頁 >> 保溫閥門 >> 保溫柱塞閥 >> 保溫柱塞閥

更新時間 2025-5-10 0:30:33

保溫柱塞閥

產品名稱：

保溫柱塞閥

型號：

BUJ41H、BU41SM

口徑：

DN15-250

壓力：

1.6-6.4MPa

材質：

鑄鐵，鑄鋼，不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【保溫柱塞閥】

保溫柱塞閥詳細介紹

保溫柱塞閥產品概述：

保溫柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內外泄漏、同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。由于柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。

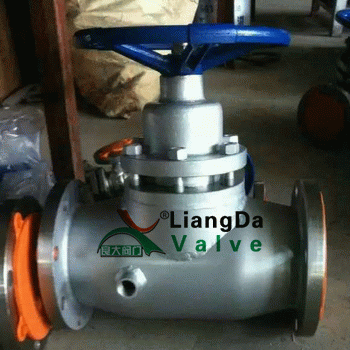

保溫柱塞閥產品實物圖：

保溫柱塞閥技術參數：

型號	BUJ41H、BU41SM系列
公稱通徑	15∽200mm
公稱壓力	1.6∽4.0MPa
適用溫度	≤350℃
適用介質	水、蒸汽、油品
材質	酸堿介質

保溫柱塞閥主要性能：

工作溫度	≤350（℃）	壓力環境	1.6-4.0（Mpa）
適用介質	水、蒸汽、油品	公稱通徑	15-200（mm）
材質	鑄鋼	連接形式	法蘭
產品別名	保溫柱塞閥	適用范圍	應用于化工、電子、機械、冶金、能源、環保、生物醫藥、制冷、食品等各種領域
型號	BU41SM	品牌	良大

保溫柱塞閥連接尺寸：1.6MPa

公稱通徑DN（mm）		15	20	25	32	40	50	65	80	100	125	150	200	250
主要外形尺寸及連接尺寸 1.6MPa	L	130	150	160	180	200	230	290	310	350	400	480	600	650
	D	95	105	115	135	145	160	180	195	215	245	280	335	405
	D1	65	75	85	100	110	125	145	160	180	210	240	295	355
	D2	45	55	65	78	85	100	120	135	155	185	210	265	320
	b	14	14	14	16	16	16	18	20	20	22	24	26	30
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18	8-φ23	12-φ23	12-φ30
	H	133	140	165	180	200	226	267	300	340	388	410	498	580
重量	kg	3.6	4.5	6	8.8	12	16	22	30	42	62	88	155	240

保溫柱塞閥連接尺寸：2.5MPa

公稱通徑DN（mm）		15	20	25	32	40	50	65	80	100	125	150	200	250
主要外形尺寸及連接尺寸 2.5MPa	L	130	150	160	180	200	230	290	310	350	400	480	600	650
	D	95	105	115	135	145	160	180	195	230	270	300	360	425
	D1	65	75	85	100	110	125	145	160	190	220	250	310	370
	D2	45	55	65	78	85	100	120	135	160	188	218	278	332
	b	16	16	16	18	18	20	22	22	24	28	30	34	36
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ23	8-φ25	8-φ25	12-φ25	12-φ30
	H	133	140	165	180	200	230	230	300	340	388	410	498	580
重量	kg	3.6	4.5	6	8.8	12	16	22	30	42	70	95	180	260

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【保溫柱塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
