當前位置：首頁 >> 塑料閥門 >> 塑料蝶閥 >> 手柄式塑料蝶閥

更新時間 2025-5-10 0:30:36

塑料蝶閥

手柄式塑料蝶閥

產品名稱：

手柄式塑料蝶閥

型號：

D71X-10S

口徑：

DN50-150

壓力：

0.6-1.6MPa

材質：

RPP/PPH/UPVC/CPVC/PVDF

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【手柄式塑料蝶閥】

手柄式塑料蝶閥詳細介紹

D71X-10S手柄式塑料蝶閥概述：

手柄式塑料蝶閥為中線密封塑料蝶閥，D71X-10S手柄式塑料蝶閥閥桿與蝶板融為一體，蝶板旋轉90°，即可實現閥門的啟閉過程。連接方式為對夾式。適用介質：水、空氣、油類、腐蝕性化學液體，閥體結構采用中線式。塑料蝶閥分類：手柄式塑料蝶閥，蝸輪式塑料蝶閥，氣動塑料蝶閥，電動塑料蝶閥等。塑料蝶閥是對閥體內介質所能達到的地方全采用襯里工藝，內襯材料采用FEP（F46）和PCTFE（F3）等氟塑料，廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、鹽酸、氫氟酸、磷酸、氯氣、強堿、王水和各種有機酸等具有強腐蝕性的介質。

D71X-10S手柄式塑料蝶閥結構特點：

1、外型美觀、結構新穎、重量輕容易安裝、適用性廣。

2、具有優良的耐腐蝕性能和耐老化、抗紫外線性能。

3、具有較高的機械強度和韌性，流道平滑，阻力小。

4、材質衛生無毒、耐磨損、容易拆卸，維護簡單易行。

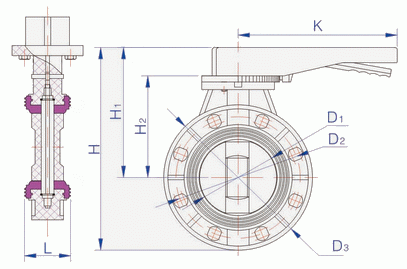

D71X-10S手柄式塑料蝶閥外形結構圖：

D71X-10S手柄式塑料蝶閥連接尺寸：

公稱通徑	D₁	D₂	D₃	H	H₁	H₂	K	L
50	48	125	160	225	100	145	190	43
65	63	145	180	245	112	155	190	46
80	78	160	196	270	120	172	240	49
100	98	180	228	308	140	194	240	54
125	122	210	258	352	168	223	310	64
150	146	240	287	382	181	239	310	70
單位為毫米

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【手柄式塑料蝶閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
