保溫球閥

對夾式保溫球閥

產品名稱：

對夾式保溫球閥

型號：

BQ71F

口徑：

DN15-200

壓力：

1.6-2.5MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【對夾式保溫球閥】

對夾式保溫球閥詳細介紹

對夾式保溫球閥產品概述：

對夾式保溫球閥夾套上有兩小孔以便蒸汽或?qū)Я饔偷缺亟橘|(zhì)的循環，具有良好的保溫保冷特性，能應用于易結晶及粘稠的流體，并能滿足各種需要保溫介質的場合。產品適用于石油、化工、冶金、制藥、食品等各類系統中的水、蒸汽、油品、硝酸、醋酸、蠟質、瀝青等易結晶及粘稠等介質，防止輸送常溫下會凝固的高粘度介質。

對夾式保溫球閥開啟過程：

1、在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。

2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

對夾式保溫球閥關閉過程：

1、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

3、快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

4、手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

對夾式保溫球閥適用范圍：

對夾式保溫球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

對夾式保溫球閥零件材料：

序號NO	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8	碳鋼WCB
2	球	不銹鋼316/304	不銹鋼SS304
3	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	閥桿	不銹鋼316/304	不銹鋼SS304
5	填料	不銹鋼P(yáng)TFE	聚四氟乙烯PTFE
6	定位鎖	不銹鋼304	不銹鋼SS304
7	手柄	不銹鋼304	不銹鋼SS304
8	閥桿螺母	不銹鋼304	不銹鋼SS304
9	填料壓蓋	不銹鋼304	不銹鋼SS304
10	手柄套	塑料Plastic	塑料Plastic
11	密封瓶帽	不銹鋼316/304	不銹鋼SS304
12	墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

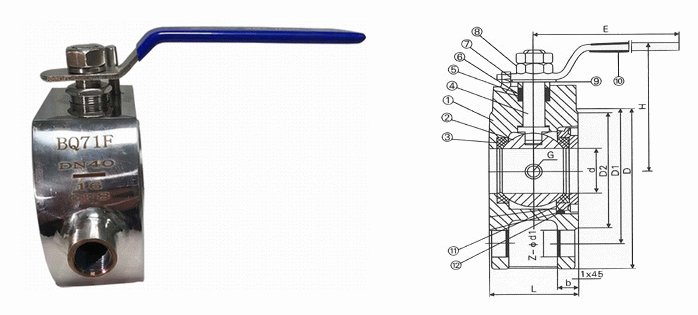

對夾式保溫球閥外形結構圖：

對夾式保溫球閥連接尺寸：

尺寸	15/1/2“	20/3/4”	25/1“	32/1^1/4"	40/1^1/2"	50/2“	65/2^1/2"	80/3”	100/4“	125/5”	150/6”	200/8“
d	15	19	23.5	30	36	45	58	67	76	100	125	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
l	2	2	2	3	3	3	3	3	3	3	3	3
2-G	3/8	3/8	3/8	1/2	1/2	1/2	1/2	1/2	1/2	1/2	1/2	1/2

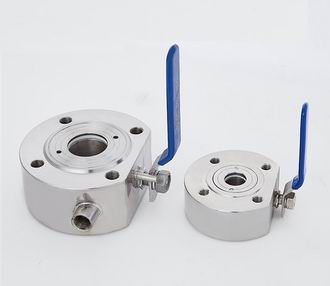

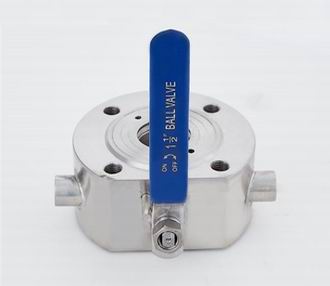

對夾式保溫球閥產品實物圖：

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【對夾式保溫球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
