當前位置：首頁 >> 保溫閥門 >> 保溫球閥 >> 高平臺對夾保溫球閥

更新時間 2025-5-10 0:38:05

保溫球閥

高平臺對夾保溫球閥

產品名稱：

高平臺對夾保溫球閥

型號：

BQ71F

口徑：

DN15-200

壓力：

1.6-2.5MPa

材質：

碳鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【高平臺對夾保溫球閥】

高平臺對夾保溫球閥詳細介紹

高平臺對夾保溫球閥產品概述：
高平臺對夾保溫球閥根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點。

高平臺對夾保溫球閥產品特點：

1、采用整體式夾套結構設計，更能均勻地保溫、保冷。
2、比一般球閥體積更小，重量更輕，且無外漏，密封性能良好。
3、夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

4、閥門的通徑和管徑一至，介質呈直線流動，阻力小。
5、能有效降低管路中介質熱量的損失，對容易凝固、高粘度的液體介質具有優良的性能。

高平臺對夾保溫球閥零件材料：

序號NO	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8	碳鋼WCB
2	球	不銹鋼316/304	不銹鋼SS304
3	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	閥桿	不銹鋼316/304	不銹鋼SS304
5	填料	不銹鋼P(yáng)TFE	聚四氟乙烯PTFE
6	定位鎖	不銹鋼304	不銹鋼SS304
7	手柄	不銹鋼304	不銹鋼SS304
8	閥桿螺母	不銹鋼304	不銹鋼SS304
9	填料壓蓋	不銹鋼304	不銹鋼SS304
10	手柄套	塑料Plastic	塑料Plastic
11	密封瓶帽	不銹鋼316/304	不銹鋼SS304
12	墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

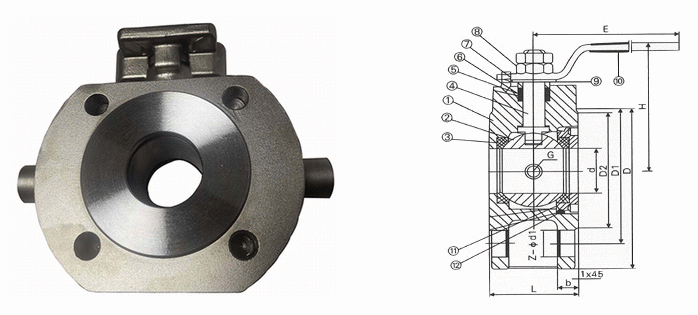

高平臺對夾保溫球閥外形結構圖：

高平臺對夾保溫球閥連接尺寸：

尺寸	15/1/2“	20/3/4”	25/1“	32/11/4"	40/11/2"	50/2“	65/21/2"	80/3”	100/4“	125/5”	150/6”	200/8“
d	15	19	23.5	30	36	45	58	67	76	100	125	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
l	2	2	2	3	3	3	3	3	3	3	3	3
2-G	3/8	3/8	3/8	1/2	1/2	1/2	1/2	1/2	1/2	1/2	1/2	1/2

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【高平臺對夾保溫球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
