當前位置：首頁 >> 球閥 >> 三通球閥 >> 保溫三通球閥

更新時間 2025-5-10 0:38:27

三通球閥

保溫三通球閥

產品名稱：

保溫三通球閥

型號：

BQ45F/H/PPL

口徑：

DN15-300

壓力：

1.6-6.4MPa

材質：

碳鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【保溫三通球閥】

保溫三通球閥詳細介紹

保溫三通球閥產品介紹：
保溫三通球閥系列有兩閥座密封L型結構和四閥座密封T型結構兩種，用戶可根據工況實際情況選擇類型，該閥具有造型美觀，結構緊湊合理，密封性能好，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流與分流。該閥屬保溫球閥系列，它具有很好的保溫保冷特性，同時又能有效降低管路中介質熱量損失，其主要用于石油、化工、冶金、制藥、食品等各類系統中。以輸送常溫下會凝固的高粘度介質。

保溫三通球閥規范標準：

適用溫度	-28-300℃
法蘭尺寸	JB79-59、GB9113、SH3406、HG20592-2009、ANSI B16.5、JIS B2212
檢驗和試驗	GB/T13927-89、JB/T9092-99
其余制造規范均按本廠標準

保溫三通球閥零件材料：

序號零件名稱材料名稱

1 閥體 WCB CF8 CF3 CF8M CF3M

2 球體 2Cr13 304 304L 316 316L

3 閥座聚四氟乙烯PTFE

4 閥桿 2Cr13 304 304L 316 316L

5 填料 V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊

6 密封圈聚四氟乙烯PTFE、對位聚苯PPL

7 墊圈 V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊

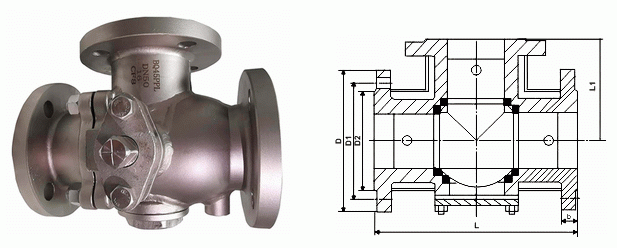

保溫三通球閥外形結構圖：

保溫三通球閥連接尺寸：

公稱壓力PN(Mpa) 公稱通徑DN(mm) 尺寸

L L1 D D1 D2 b f Z-φd

1.6 15 150 72 95 65 45 14 2 4-φ14

20 160 80 105 75 55 14 2 4-φ14

25 180 90 115 85 65 14 2 4-φ14

32 200 100 135 100 78 16 2 4-φ18

40 220 110 145 110 85 16 3 4-φ18

50 240 120 160 125 100 16 3 4-φ18

65 260 130 180 145 120 18 3 4-φ18

80 280 140 195 160 135 20 3 8-φ18

100 320 160 215 180 155 20 3 8-φ18

125 380 190 245 210 185 22 3 8-φ18

150 440 220 280 240 210 24 3 8-φ23

200 550 260 335 295 265 26 3 8-φ23

250 670 310 405 355 320 30 3 12-φ25

300 720 370 460 410 375 30 3 12-φ25

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【保溫三通球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！

序號	零件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	球體	2Cr13	304	304L	316	316L
3	閥座	聚四氟乙烯PTFE
4	閥桿	2Cr13	304	304L	316	316L
5	填料	V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊
6	密封圈	聚四氟乙烯PTFE、對位聚苯PPL
7	墊圈	V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊

公稱壓力PN(Mpa)	公稱通徑DN(mm)	尺寸
公稱壓力PN(Mpa)	公稱通徑DN(mm)	L	L1	D	D1	D2	b	f	Z-φd
1.6	15	150	72	95	65	45	14	2	4-φ14
	20	160	80	105	75	55	14	2	4-φ14
	25	180	90	115	85	65	14	2	4-φ14
	32	200	100	135	100	78	16	2	4-φ18
	40	220	110	145	110	85	16	3	4-φ18
	50	240	120	160	125	100	16	3	4-φ18
	65	260	130	180	145	120	18	3	4-φ18
	80	280	140	195	160	135	20	3	8-φ18
	100	320	160	215	180	155	20	3	8-φ18
	125	380	190	245	210	185	22	3	8-φ18
	150	440	220	280	240	210	24	3	8-φ23
	200	550	260	335	295	265	26	3	8-φ23
	250	670	310	405	355	320	30	3	12-φ25
	300	720	370	460	410	375	30	3	12-φ25

保溫三通球閥詳細介紹
