當前位置：首頁 >> 球閥 >> 法蘭球閥 >> 保溫夾套法蘭球閥

更新時間 2025-5-10 0:38:31

法蘭球閥

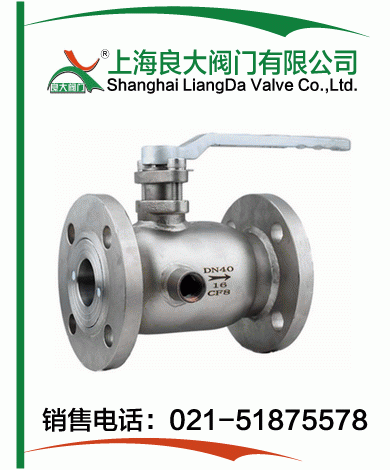

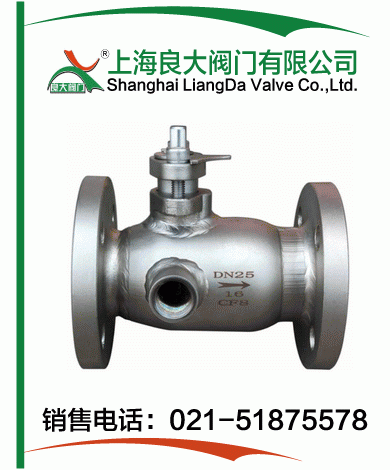

保溫夾套法蘭球閥

產品名稱：

保溫夾套法蘭球閥

型號：

BQ41PPL

口徑：

DN15-200

壓力：

1.6-4.0MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【保溫夾套法蘭球閥】

保溫夾套法蘭球閥詳細介紹

保溫夾套法蘭球閥產品概述：
保溫夾套法蘭球閥也稱夾套球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。保溫夾套球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。保溫夾套球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的重油、膠類等高粘度介質。

保溫夾套法蘭球閥結構特點：

1、保溫夾套法蘭球閥采用整體式夾套結構設計，更能均勻地保溫、保冷，比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的高壓力為1MPa。

2、保溫夾套法蘭球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。

保溫夾套法蘭球閥性能規范：

設計標準	ASMEB16.34GB/T12224
結構長度	ASMEB16.10GB/T12221
連接法蘭	ASMEB16.5JB/T79
驅動方	手動、電動、氣
試驗和檢驗	JB/T9092API598
適用介質	重油、膠類等易凝固介質

保溫夾套法蘭球閥零件材料：

序號零件名稱材質

GB ASTM

1 夾套 25 A105

2 閥座 WCB A216-WCB

3 閥體 25 A105

4 密封圈 PTFE、對位聚苯

5 球體

6 閥桿 1Cr13 A247-410

7 填料柔性石墨

8 填料壓蓋Gland WCB A216-WCB

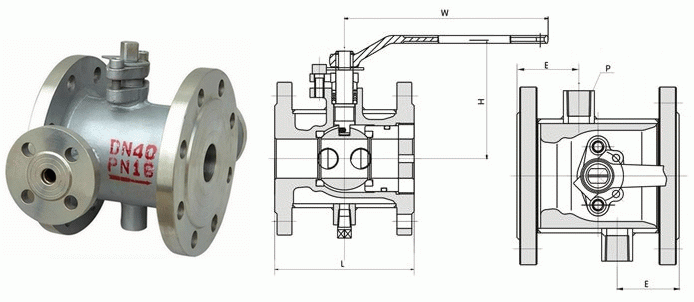

保溫夾套法蘭球閥外形結構圖：

保溫夾套法蘭球閥連接尺寸：

公稱通徑(DN) b L D E Q H W 管螺紋

(mm) (in) (mm) (in) P

20 3/4″ 19 117 40 11/2″ 58.5 147 101 170 G3/4″

25 1″ 25 127 50 2″ 62.5 156 106 170 G3/4″

40 11/2″ 38 165 65 21/2″ 63.5 181 125 250 G3/4″

50 2″ 51 178 80 3″ 68 218 135 250 G3/4″

80 3″ 76 229 150 6″ 82 275 193 350 G3/4″

100 4″ 102 254 200 8″ 83 300 265 420 G3/4″

150 6″ 152 292 250 10″ 95 403 355 1000 G3/4″

200 8″ 203 330 300 12″ 100 492 410 1300 G3/4″

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【保溫夾套法蘭球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！

序號	零件名稱	材質
序號	零件名稱	GB	ASTM
1	夾套	25	A105
2	閥座	WCB	A216-WCB
3	閥體	25	A105
4	密封圈	PTFE、對位聚苯
5	球體
6	閥桿	1Cr13	A247-410
7	填料	柔性石墨
8	填料壓蓋Gland	WCB	A216-WCB

公稱通徑(DN)		b	L	D		E	Q	H	W	管螺紋
(mm)	(in)	b	L	(mm)	(in)	E	Q	H	W	P
20	3/4″	19	117	40	11/2″	58.5	147	101	170	G3/4″
25	1″	25	127	50	2″	62.5	156	106	170	G3/4″
40	11/2″	38	165	65	21/2″	63.5	181	125	250	G3/4″
50	2″	51	178	80	3″	68	218	135	250	G3/4″
80	3″	76	229	150	6″	82	275	193	350	G3/4″
100	4″	102	254	200	8″	83	300	265	420	G3/4″
150	6″	152	292	250	10″	95	403	355	1000	G3/4″
200	8″	203	330	300	12″	100	492	410	1300	G3/4″
