當前位置：首頁 >> 真空閥門 >> 真空擋板閥 >> GDQ-J(b)-A型氣動高真空擋板閥

更新時間 2025-5-10 0:34:35

真空擋板閥

GDQ-J(b)-A型氣動高真空擋板閥

產品名稱：

GDQ-J(b)-A型氣動高真空擋板閥

型號：

GDQ-J(b)-A

口徑：

DN10-40

壓力：

0.6×106 ~1.3×10-4

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【GDQ-J(b)-A型氣動高真空擋板閥】

GDQ-J(b)-A型氣動高真空擋板閥詳細介紹

GDQ-J(b)-A型氣動高真空擋板閥產品概述：

GDQ-J(b)-A型系列氣動高真空擋板閥(又稱角閥)采用波紋管密封。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。本閥具有工作平穩、密封可靠、壽命長等一系列優點，是真空設備的自動化首選閥門之一。閥門適用介質為空氣及非腐蝕性氣體。

GDQ-J(b)-A型氣動高真空擋板閥技術性能：

適用范圍(Pa)	2x105～1.3x10-6
閥門漏率(Pa.L/S)	≤1.3x10-7
適用溫度（℃）	-25～+40
氣源壓力（MPa）	0.4～0.6
法蘭標準	GB4982
安裝位置	任意
電源電壓	標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：不帶反饋信號特殊指定：微動開關DC/AC5～240V

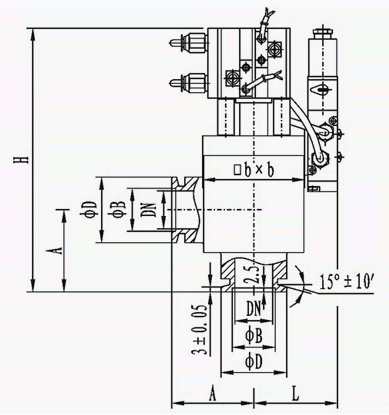

GDQ-J(b)-A型氣動高真空擋板閥外形結構圖：

GDQ-J(b)-A型氣動高真空擋板閥連接尺寸：

型號	通徑(DN)	ΦD	ΦB	H	A	L	bxb
GDQ-J10(b)A	10	30	12.2	139	40	40	40x40
GDQ-J16(b)A	16	30	17.2	139	40	40	40x40
GDQ-J25(b)A	25	40	26.2	161	50	51	62x62
GDQ-J40(b)A	40	55	41.2	191	65	60	80x80

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【GDQ-J(b)-A型氣動高真空擋板閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
