當前位置：首頁 >> 球閥 >> 氣動球閥 >> 氣動高壓球閥

更新時間 2025-5-10 0:48:49

氣動球閥

氣動高壓球閥

產品名稱：

氣動高壓球閥

型號：

Q641N/Y

口徑：

DN15-300

壓力：

PN1.6-32.0MPa

材質：

碳鋼、不銹鋼、雙相鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【氣動高壓球閥】

氣動高壓球閥詳細介紹

氣動高壓球閥產品概述：

氣動高壓球閥由高壓浮動球球閥和氣動執行機構等組成，其為全通徑結構，閥門在全開啟位置時無阻擋，并設計為三片式形式，主閥體與左右閥體通過螺栓連接，連接處由墊片密封。為防止由于火災、高溫或振動等因素造成連接處泄漏，主閥體與左右閥體為金屬—金屬接觸，形成定止口法蘭，保證無外漏。殼體采用鍛件，克服了鑄鋼件易出現的疏松、氣孔、砂眼和夾砂等鑄造缺陷。

氣動高壓球閥工作原理：
氣動高壓球閥工作時氣源壓力從氣口a進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口b排出，同時使兩活塞齒條同步帶動輸出軸逆時針方向旋轉，并通過連接套帶動閥桿轉動，由此打開或關閉閥門。反之氣源壓力從氣口b進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口a排出，則閥門反向運動，關閉或打開閥門。

氣動高壓球閥技術規范：

氣動高壓球閥零件材料：

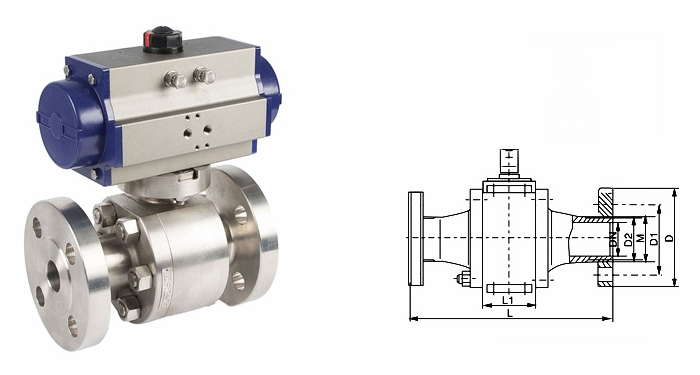

氣動高壓球閥外形結構圖：

氣動高壓球閥外形尺寸表：

氣動高壓球閥訂貨參數：
尊敬的客戶！如果您需要訂購我公司氣動高壓球閥產品，咨詢時請說明規格型號，如無法提供這些數據，請告知公稱壓力、公稱通徑、閥體材料、使用介質、介質溫度、法蘭執行標準及法蘭密封面形式等，本產品氣動執行機構可選用AT、GT、AW型等。

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動高壓球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
