襯膠隔膜閥

英標常閉式氣動襯膠隔膜閥

產品名稱：

英標常閉式氣動襯膠隔膜閥

型號：

EG6B41J

口徑：

DN15-300

壓力：

0.6-2.5MPa

材質：

鑄鐵、鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門 售前、售中、售后專業服務。

您正在瀏覽：【英標常閉式氣動襯膠隔膜閥】

英標常閉式氣動襯膠隔膜閥詳細介紹

英標常閉式氣動襯膠隔膜閥產品概述：

EG6B41J英標常閉式氣動襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)，壓力等級：PN(MPa) 0.6、1.0、1.6。氣動隔膜閥可附無觸點反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。當氣源故障時，可操作手輪啟閉。

英標常閉式氣動襯膠隔膜閥工作原理：
EG6B41J英標常閉式氣動襯膠隔膜閥通氣打開，斷氣則關閉，開啟和關閉是由氣動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。

英標常閉式氣動襯膠隔膜閥零件材料：

零件名稱	閥體	閥瓣、閥蓋、薄膜壓頭	汽缸、汽缸蓋	螺桿、閥桿、壓簧桿	隔膜、薄膜
材料	HT200襯氟塑料、襯橡膠	HT200	HT200 ZL102	35	氯丁橡膠、氟塑料

英標常閉式氣動襯膠隔膜閥技術參數：

公稱壓力（MPa）	試驗壓力Ps（MPa）		適用介質	工作溫度（℃）
	殼體試驗	密封試驗
0.6	0.9	0.66	W、非腐蝕性流體	≤100
1.0	1.5	1.1	J、一般腐蝕性流體	≤85
			Fs、強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外）	≤150

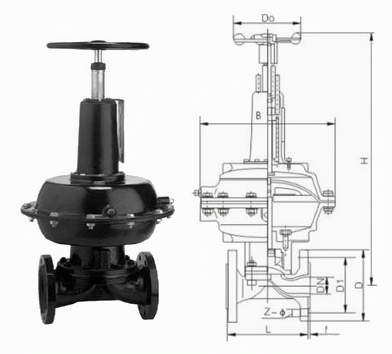

英標常閉式氣動襯膠隔膜閥外形結構圖：

英標常閉式氣動襯膠隔膜閥連接尺寸：

型號	公稱通徑 DN（mm）	尺寸											氣動裝置		重量
		L		f	D₁	D	D_o	n-d	H	B	代號ES	耗氣量（cm²）	氣源壓力（MPa）	氣源接頭
		J	W	f	D₁	D	D_o	n-d	H	B	代號ES	耗氣量（cm²）	氣源壓力（MPa）	氣源接頭
英標常閉式 EG6B41W/J/Fs EG6B41W/J/Fs EG6B41W/J/Fs	20	121	117	2	75	105	120	4-13.5	343	168	61	163.87	0.3	1/8	6.3
	25	131	127	2	85	115	120	4-13.5	345	168	61	196.65	0.3~0.4	1/8	7.3
	32	150	146	2	100	140	120	4-17.5	363	168	61	229.4	0.3~0.4	1/8	8.3
	40	163	159	2	110	150	165	4-17.5	430	260	62	1425.7	0.3~0.4	1/4	14.5
	50	194	190	2	125	165	165	4-17.5	575	318	63	2284.1	0.3~0.4	1/4	26
	65	220	216	2	145	185	165	4-17.5	588	318	63	3048	0.3~0.4	1/4	30.8
	80	258	254	2	160	200	165	8-17.5	769	318	63	3244.7	0.4~0.5	1/4	64.9
	100	309	305	2	180	220	280	8-17.5	816	425	64	6964.5	0.4~0.5	1/4	70.3
	125	362	356	3	210	250	280	8-17.5	820	425	64	7439.7	0.4~0.5	3/8	80.7
	150	412	406	3	240	285	310	8-22	920	549	65	14912	0.5	3/8	184.5
	200	529	521	4	295	340	483	8-22	1010	749	66	49161	0.6	1/2	202

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【英標常閉式氣動襯膠隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
