當前位置：首頁 >> 油田閥門 >> 油田止回閥 >> 高壓卡箍角式止回閥

更新時間 2025-5-10 0:28:39

油田止回閥

高壓卡箍角式止回閥

產品名稱：

高壓卡箍角式止回閥

型號：

H83Y/H

口徑：

DN25-100

壓力：

1.6-42.0MPa

材質：

鑄鋼、鍛鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門 售前、售中、售后專業服務。

您正在瀏覽：【高壓卡箍角式止回閥】

高壓卡箍角式止回閥詳細介紹

高壓卡箍角式止回閥適用范圍：

高壓卡箍角式止回閥適用于公稱壓力PN1.6～42.0MPa，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。

高壓卡箍角式止回閥結構特點：
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。

高壓卡箍角式止回閥標準規范：

設計與制造 GB/T12235 / 連接端尺寸結構長度 GB/T12221

法蘭尺寸 JB/T79 / 檢驗與試驗 JB/T9092

材料碳鋼 GB/T12229 / 不銹鋼 GB/T12230

合金鋼 Q/ZB66 / 標志 GB/T12220 / 供貨 JB/T7928

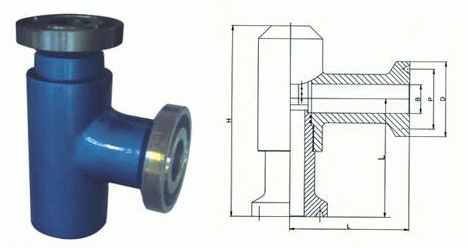

高壓卡箍角式止回閥外形結構圖：

高壓卡箍角式止回閥連接尺寸：

公稱壓力（MPa）	公稱通徑	尺寸
公稱壓力（MPa）	公稱通徑	B	P	D	L
16.0 20.0	25	22	50.8	80	127
	32	28	60.32	80	140
	40	35	88.8	100	152
	50	45	88.8	120	184
	65	58	88.8	120	210
	80	72	107.95	170	235
	100	90	123.82	170	273
25.0 35.0	25	22	50.8	80	127
	32	28	60.32	80	140
	40	36	88.8	100	152
	50	45	88.8	120	184
	65	58	88.8	120	210
	80	72	107.95	170	235
	100	90	123.82	170	273

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【高壓卡箍角式止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
