當前位置：首頁 >> 蝶閥 >> 襯氟蝶閥 >> 法蘭式襯氟不銹鋼蝶閥

更新時間 2025-5-10 0:33:26

襯氟蝶閥

法蘭式襯氟不銹鋼蝶閥

產品名稱：

法蘭式襯氟不銹鋼蝶閥

型號：

D341F46

口徑：

DN40-1200

壓力：

0.6-2.5MPa

材質：

鑄鐵、鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【法蘭式襯氟不銹鋼蝶閥】

法蘭式襯氟不銹鋼蝶閥詳細介紹

法蘭式襯氟不銹鋼蝶閥產品概述：

D341F46法蘭式襯氟不銹鋼蝶閥是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起切斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體裁積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30~50%，蝶板旋轉90度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。法蘭式襯氟蝶閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

法蘭式襯氟不銹鋼蝶閥工作原理：
法蘭式襯氟蝶閥蝶板的回轉中心位于閥體的中心線和蝶板的密封面截面上。閥座采用四氟塑料。關閉時蝶板的外圓密封面擠壓四氟閥卒，使閥座產生彈性變形，從而形成彈性力作為密封比壓保證襯氟蝶閥的密封。法蘭式襯氟蝶閥密封結構采用聚四氟乙烯、使閥座在具有彈性的同時強度更好。同時將蝶板用聚四氟乙烯全包覆，使蝶板具有較強的抗腐蝕性能。

法蘭式襯氟不銹鋼蝶閥結構特點：

1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節。

2、偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高，密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封效果更理想。

3、四級加載彈性密封,絕對保證了閥門內、外的零泄露。

a、軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈。

b、軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合。

c、軸的徑向采用O型圈與金屬墊的組合。

d、閥座鑲在有彈性條的閥體槽內。

4、采用可調性彈子定位，定位準確,結構簡單。

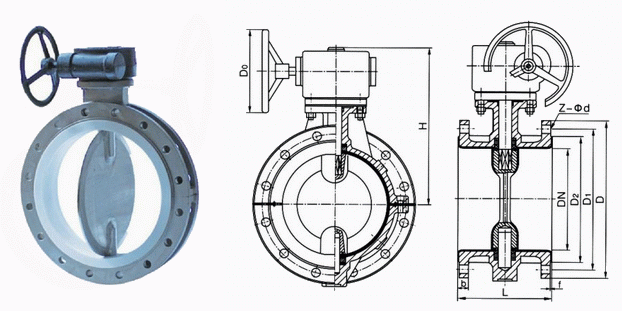

法蘭式襯氟不銹鋼蝶閥外形結構圖：

法蘭式襯氟不銹鋼蝶閥連接尺寸：

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN0.6(MPa)
40	11/2	106	130	100	80	3	16	4-φ14	160	140	10
50	2	108	140	110	90	3	16	4-φ14	200	160	12
65	21/2	112	160	130	110	3	16	4-φ14	250	160	13
80	3	114	185	150	125	3	18	4-φ18	250	170	14
100	4	127	205	170	145	3	18	4-φ18	300	180	16
125	5	140	235	200	175	3	20	8-φ18	300	275	18
150	6	140	260	225	200	3	20	8-φ18	200	295	38
200	8	152	315	280	255	3	22	8-φ18	200	320	74
250	10	250	470	335	310	3	24	12-φ18	240	385	105
300	12	270	435	375	362	4	24	12-φ23	240	390	142
350	14	290	485	445	412	4	26	16-φ25	240	460	179
400	16	310	535	495	462	4	28	16-φ23	280	510	220
450	18	330	590	550	518	4	28	16-φ23	280	540	268
500	20	350	640	600	568	4	30	16-φ23	320	570	378
600	24	390	755	705	670	5	30	20-φ25	320	660	608
700	28	430	860	810	775	5	32	24-φ25	360	710	1050
800	32	470	975	920	880	5	34	24-φ30	360	780	1320
900	36	510	1075	1020	980	5	36	24-φ30	380	885	1795
1000	40	550	1175	1120	1080	5	36	28-φ30	400	990	1900

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN1.0(MPa)
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	4-φ18	250	170	14
100	4	127	215	180	155	3	22	8-φ18	300	180	16
125	5	140	245	210	185	3	24	8-φ18	300	275	18
150	6	140	280	240	210	3	24	8-φ23	200	295	38
200	8	152	335	295	265	3	26	8-φ23	200	320	74
250	10	250	390	350	320	3	28	12-φ23	240	385	105
300	12	270	440	400	368	4	28	12-φ23	240	390	142
350	14	290	500	460	428	4	30	16-φ23	280	460	179
400	16	310	565	515	482	4	32	16-φ25	280	510	220
450	18	330	615	565	532	4	32	20-φ25	320	540	268
500	20	350	670	620	585	4	34	20-φ30	320	570	378
600	24	390	780	725	685	5	36	20-φ30	360	660	608
700	28	430	895	840	800	5	40	24-φ30	360	710	1050
800	32	470	1010	950	905	5	44	24-φ30	360	780	1320
900	36	510	1110	1050	1005	5	46	28-φ34	380	885	1795
1000	40	550	1220	1160	1115	5	50	28-φ34	400	990	1900

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN1.6(MPa)
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	8-φ18	260	170	14
100	4	127	215	180	155	3	24	8-φ18	300	180	16
125	5	140	245	210	185	3	26	8-φ18	300	275	18
150	6	140	280	240	210	3	28	8-φ23	200	295	42
200	8	152	335	295	265	3	30	12-φ23	200	320	78
250	10	250	405	355	320	3	32	12-φ25	240	385	120
300	12	270	460	410	375	4	34	12-φ25	240	390	145
350	14	290	520	470	435	4	38	16-φ25	240	460	202
400	16	310	580	525	485	4	40	16-φ30	280	510	235
450	18	330	640	585	545	4	44	20-φ30	280	540	368
500	20	350	705	650	608	4	46	20-φ34	320	570	420
600	24	390	755	770	718	5	54	24-φ41	320	660	750
700	28	430	840	840	788	5	54	24-φ41	360	710	1028
800	32	470	910	950	898	5	54	24-φ41	380	780	1690
900	36	510	1120	1050	998	5	54	28-φ41	400	885	1815
1000	40	550	1255	1170	1110	5	60	28-φ48	500	990	2050

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【法蘭式襯氟不銹鋼蝶閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
