當前位置：首頁 >> 襯氟閥門 >> 襯氟截止閥 >> 直流式襯氟截止閥

更新時間 2025-5-10 0:32:57

襯氟截止閥

直流式襯氟截止閥

產品名稱：

直流式襯氟截止閥

型號：

J45F46

口徑：

DN15-500

壓力：

1.6-2.5MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【直流式襯氟截止閥】

直流式襯氟截止閥詳細介紹

直流式襯氟截止閥產品概述：

直流式襯氟截止閥的啟閉是靠旋轉手輪，使閥桿作軸向運動時，帶動閥瓣升降而達到的。當手輪順時針方向旋轉時閥瓣下降。將通路截斷。閥體內腔表面以及閥蓋、閥瓣、和閥桿等零件與介質接觸部分的表面，均襯有聚全氟乙丙烯塑料。故具有最佳的耐腐蝕性能。J45F46直流式襯氟截止閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

直流式襯氟截止閥結構特點：

◆與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。

◆密封面不易磨損、擦傷，密封性較好、壽命長。

◆啟閉時閥瓣行程較小，啟閉時間較短、閥門高度較小。

◆閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。

◆截止閥有三種結構形式：直通式、直流式、角式，其中直通式最為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中最小的。

◆可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。

◆更換零件襯里材料可適用各種介質。

直流式襯氟截止閥技術規范：

技術規范
設計標準	GB12233
結構長度	GB12221
法蘭標準	JG/T79-94
法蘭標準	GB113.1-26
檢驗實驗	JG/T9092-99
驅動方式	手動、電動、氣動

直流式襯氟截止閥零件材料：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄閥
		Z	C	P	R	P L	R L
1	閥體/端蓋/閘板	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥桿	35	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PTFE(F 4 )、PCTFE(F 3 )、FEP(F 46 )、PFA(可溶性 4 )
4	填料/壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F 4 )		PTFE(F 4 )		PTFE(F 4 )
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥桿螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
8	緊固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
9	螺母			0Cr18Ni9		0Cr18Ni9
10	手輪	WCB		WCB		WCB

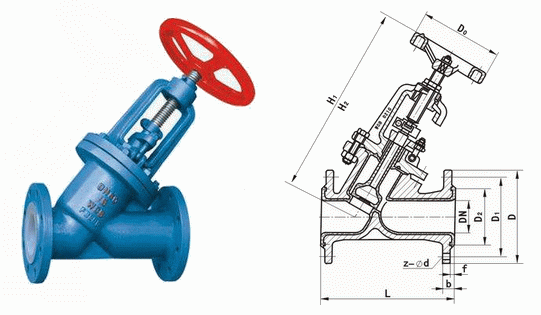

直通式襯氟截止閥外形結構圖：

直通式襯氟截止閥連接尺寸：

公稱通徑 DN	PN1.0(MPa)										重量 Weight (kg)
公稱通徑 DN	L	D	D1	D2	f	b	Z-￠d	D0	H1	H2	重量 Weight (kg)
15	130	95	65	43	3	14	4-￠14	100	180	195	7
20	150	105	75	50	3	14	4-￠14	100	215	235	8
25	160	115	85	60	3	16	4-￠14	120	220	245	9
32	180	135	100	68	2	18	4-￠18	140	250	275	11
40	200	145	110	80	3	18	4-￠18	160	283	315	15
50	230	160	125	100	3	20	4-￠18	180	316	360	18
65	290	180	145	115	3.5	20	4-￠18	200	353	408	26
80	310	195	160	130	3.5	22	8-￠18	240	437	505	35
100	350	215	180	150	4	24	8-￠18	280	480	566	48
125	400	245	210	180	4	26	8-￠18	320	540	650	65
150	480	280	240	210	4	28	8-￠23	360	605	740	95
200	600	335	295	260	5	32	8-￠23	400	650	800	150
250	730	405	355	319	5	35	12-￠26	450	680	870	235
300	850	460	410	370	6	40	12-￠26	500	770	1050	350

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【直流式襯氟截止閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
