當前位置：首頁 >> 陶瓷閥門 >> 陶瓷閘板閥 >> 氣動陶瓷單閘板閥

更新時間 2025-5-10 0:35:20

陶瓷閘板閥

氣動陶瓷單閘板閥

產品名稱：

氣動陶瓷單閘板閥

型號：

Z643TC

口徑：

DN50-300

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【氣動陶瓷單閘板閥】

氣動陶瓷單閘板閥詳細介紹

氣動陶瓷單閘板閥產品概述：

氣動陶瓷單閘板閥又叫陶瓷平板閘閥，采用法蘭連接形式，根據驅動方式的不同，可分為手動陶瓷單閘板閥、氣動陶瓷單閘板閥；本閥采用結構陶瓷做密封副介質渣道，表面均采用陶瓷制造，密封可靠、整體結構緊湊、硬度高，耐沖蝕、壽命長。使用范圍為熱電廠干灰系統倉泵進出料閥；選煤廠重介質管路系統中管道切換閥；礦山、化工等各類有磨損的干灰、渣水等介質的管道的啟閉閥。

氣動陶瓷單閘板閥結構特點：

1、閥座采用O 形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門；

2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線；

3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊??；

4、陶瓷單閘板閥關閉時能自動卸掉內腔高壓，保證使用安全；

5、采用高檔增韌結構陶瓷密封，密封性能好，機械強度高；

6、可防止固體顆粒對密封面的沖刷、磨損，耐磨性好；

7、單閥座、單向帶壓密封，可有效防止積灰、積渣及卡阻；

8、料口全流通無阻擋物，有吹堵裝置，卡灰、積灰現象少；

9、該閥開關扭距小，使用方便，可實現任意角度安裝。

10、閥門兩側設有清洗孔，清洗方便；

11、底部設有可卸盲板，防止灰渣深沉造成關不到位的現象

氣動陶瓷單閘板閥應用規范：

設計與制造		JB/T 8691
連接端尺寸	結構長度	廠商標準
	法蘭尺寸	JB/T79.1
檢驗與試驗		GB/T JB/T8691
材料	碳鋼	Gb/T 12229
標志		Gb/T 12220
供貨		Gb/T 12252

氣動陶瓷單閘板閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	底蓋	WCB	7	蓋板	WCB
2	密封墊片	PTPE	8	填料	柔性石墨
3	閥體	WCB	9	填料壓蓋	WCB
4	閥座	結構陶瓷	10	支柱	20#
5	閥板	304+結構陶瓷	11	螺母	黃銅
6	閥桿	2Cr13	12	手輪	Qt400

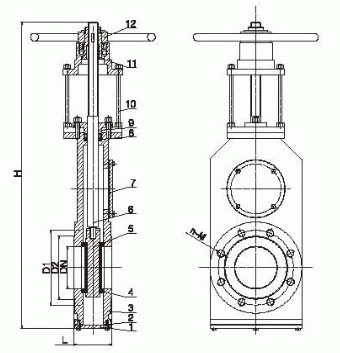

氣動陶瓷單閘板閥外形結構圖：

氣動陶瓷單閘板閥連接尺寸：

DN	PN(Mpa)	L	D	D1	H	n-Md
50	1.0	100	160	125	320	4-M16
65		100	180	145	345	4-M16
80		100	195	160	380	8-M16
100		100	210	180	440	8-M16
125		100	245	210	465	8-M16
150		100	280	240	620	8-M20
200		100	335	295	650	8-M20

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動陶瓷單閘板閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
