低溫截止閥

低溫高壓截止閥

產品名稱：

低溫高壓截止閥

型號：

DJ61Y

口徑：

DN10-50

壓力：

1.6-16.0MPa

材質：

鍛鋼、低溫鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【低溫高壓截止閥】

低溫高壓截止閥詳細介紹

低溫高壓截止閥產品概述：

低溫高壓截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。此類型專用截止閥門主要用于液氧（液氮、液氬）等低溫液態介質系統上，具有開關靈活、密封可靠、耐壓等特點。

低溫高壓截止閥產品優點：
低溫高壓截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。

低溫高壓截止閥工作原理：
低溫高壓截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼鳎沟眠@種閥門非常適合作為介質的切斷或調節及節流使用。低溫截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。

低溫高壓截止閥性能規范：

公稱通徑	DN10-50mm
公稱壓力	PN16.0MPa
適用介質	液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等
適用溫度	-196℃～+150℃

低溫高壓截止閥零件材料：

閥體、閥蓋	0Cr18Ni9
閥桿、閥瓣	0Cr18Ni9
密封圈	T2
填料	PTFE

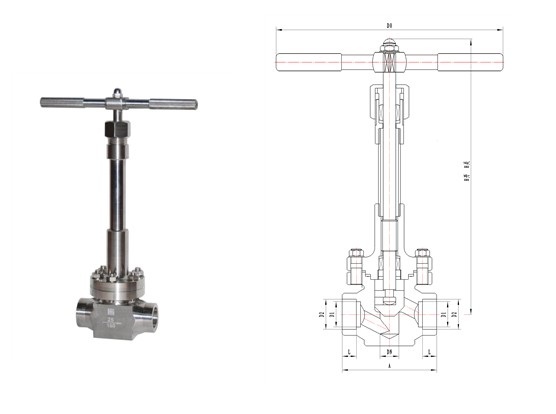

低溫高壓截止閥外形結構圖：

低溫高壓截止閥連接尺寸：

公稱通徑 DN(mm)	DJ61Y 低溫高壓截止閥							重量
	尺寸							(kg)
	H開	H關	D1	D2	L	A	D0
10	258	250	10	14.5	10	80	160	7
15	258	250	15	22.5	10	110	160	7.2
20	322	310	20	28.5	10	120	250	11.1
25	322	310	25	34.5	15	120	250	11.4
40	390	370	40	49.5	15	180	400	22.8
50	390	370	50	61.5	15	200	450	23.3

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【低溫高壓截止閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
