低溫球閥

超低溫球閥

產品名稱：

超低溫球閥

型號：

CDQ41F

口徑：

DN15-200

壓力：

1.6-6.4MPa

材質：

鍛鋼、低溫鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【超低溫球閥】

超低溫球閥詳細介紹

超低溫球閥適用介質：

超低溫球閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。

超低溫球閥產品概述：

超低溫球閥經過特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時（2-8小時），以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防止閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。對于介質溫度高于-50℃，一般不采用長頸結構；介質溫度低于-50℃的球閥，頸部長度一般為250mm，或根據我公司的設計和計算確定。主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，是石油化工、空氣分離、天然氣等工業不可缺少的重要設備之一,其質量的優劣決定著能否安全、經濟、持續地生產。

超低溫球閥產品特點：

1、對于使用溫度小于-100℃的所有閥門零件按照相關規定進行深冷處理，以防止材料產生低溫脆性以及低溫下因材料相變引起體積變化。

2、采用了長頸結構，使填料工作溫度在0℃以上，有效防止填料因工作溫度過低而造成密封性能降低甚至密封失效，同時方便對閥門包裹保溫材料，防止冷能損失。

3、對于浮動式球閥采用進口卸壓出口密封設計，有效防止了由于溫度變化可能造成的中腔異常升壓，確保了閥門及管線的安全運行。

4、采用雙層閥桿填料與對壓蝶型彈片裝置。

超低溫球閥性能規范：

公稱通徑	DN15-200mm
公稱壓力	PN1.6-6.4MPa
適用介質	液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等
適用溫度	-196℃～+150℃

超低溫球閥零件材料：

閥體	0Cr18Ni9
球體	0Cr18Ni9
閥桿	0Cr18Ni9
填料、密封圈	PTFE

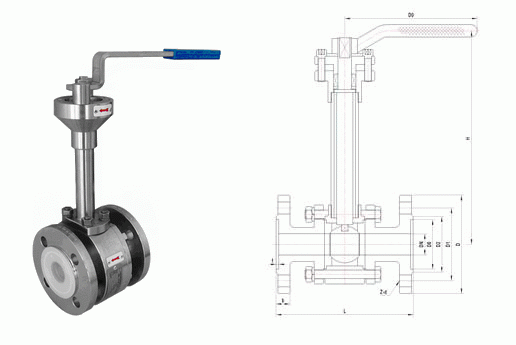

超低溫球閥外形結構圖：

超低溫球閥連接尺寸：

公稱通徑 DN(mm)	CDQ41F 低溫球閥
	尺寸
	L	H	D	D1	D2	D6	Z-d	b	D0
15	130	180	95	65	45	40	4-14	16	140
20	150	220	105	75	55	51	4-14	16	160
25	160	230	115	85	65	58	4-14	16	180
32	180	310	135	100	78	66	4-18	18	200
40	200	320	145	110	85	76	4-18	18	200
50	230	400	160	125	100	88	4-18	20	250
65	290	420	180	145	120	110	8-18	22	320
80	310	500	195	160	135	121	8-18	22	320
100	350	520	230	190	160	150	8-23	24	360
125	400	600	270	220	188	176	8-25	28	500
150	480	620	300	250	218	204	8-25	30	700
200	600	720	375	320	282	260	12-30	38	900

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【超低溫球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
