當前位置：首頁 >> 旋塞閥 >> 二通旋塞閥 >> 二通鑄鐵旋塞閥

更新時間 2025-5-10 0:31:07

二通旋塞閥

二通鑄鐵旋塞閥

產品名稱：

二通鑄鐵旋塞閥

型號：

X43W-10

口徑：

DN15-300

壓力：

0.6-6.4MPa

材質：

鑄鐵

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【二通鑄鐵旋塞閥】

二通鑄鐵旋塞閥詳細介紹

二通鑄鐵旋塞閥產品概述：

二通鑄鐵旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。

二通鑄鐵旋塞閥工作原理：

二通鑄鐵旋塞閥是一種快速開關的直通閥，由于旋密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。

二通鑄鐵旋塞閥性能優點：

1、旋塞閥用于經常操作，啟閉迅速、輕便。

2、旋塞閥流體阻力小。

3、旋塞閥結構簡單，相對體積小，重量輕，便于維修。

4、密封性能好。

5、不受安裝方向的限制，介質的流向可任意。

6、無振動，噪聲小。

二通鑄鐵旋塞閥性能規范：

型號	公稱壓力 PN(MPa)	試驗壓力PS(MPa)		適用介質	工作溫度（℃）
		殼體	密封
X43W-10	1.0	1.5	1.1	水、蒸氣、油品	≤100

二通鑄鐵旋塞閥零件材料：

零件名稱	閥體	塞子	填料壓蓋	填料
X43W-10	灰鑄鐵	灰鑄鐵	灰鑄鐵	油浸石棉盤根柔性石墨

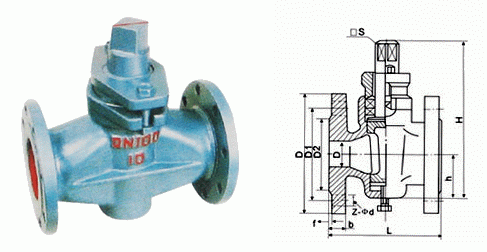

二通鑄鐵旋塞閥外形結構圖：

二通鑄鐵旋塞閥連接尺寸：

型號	公稱通徑 DN(mm)	尺寸
型號	公稱通徑 DN(mm)	L	D	D1	D2	f	b	z-Φd	□s	h	H
X43W-10	15	80	95	65	45	2	14	4-Φ14	14	26	99
	20	90	105	75	55	2	16	4-Φ14	14	34	124
	25	110	115	85	65	2	16	4-Φ14	17	38	133
	32	115	135	100	78	2	18	4-Φ18	18	45	152
	40	150	145	110	85	3	18	4-Φ18	26	55	212
	50	170	160	125	100	3	20	4-Φ18	28	74	260
	65	220	180	145	120	3	20	4-Φl8	32	82	295
	80	250	195	160	135	3	22	4-Φ18	40	95	327
	100	300	215	180	155	3	26	8-Φ18	45	135	425
	125	350	245	21O	185	3	24	8-Φ18	54	154	482
	150	400	280	240	210	3	24	8-Φ23	62	172	512
	200	450	335	295	265	3	24	8-Φ23	75	195	605
	250	530	390	350	320	3	28	12-Φ23	85	230	660
	300	580	440	400	368	3	30	12-Φ23	100	263	760
