電動管夾閥

產品名稱：

電動管夾閥

型號：

GJ941X

口徑：

DN50-500

壓力：

0.6-1.6MPa

材質：

鋁合金、鑄鐵、鑄鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【電動管夾閥】

電動管夾閥詳細介紹

電動管夾閥概述：

電動管夾閥又名電動夾管閥，電動膠管閥，由閥體、橡膠管套、大小閥桿、上下閘板、拉桿、托架、電動頭等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，閥體可永久使用，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。

電動管夾閥工作原理：
當電動頭順時針轉手輪時，使大小閥桿同時帶動上下壓板以壓縮管套從而進行關閉，反之即行開啟。這樣，壓板板在拉桿之間上下往復運動來完成閥門開閉工作。

電動管夾閥安裝及維護：

(1)、本閥門在管道上任意安裝，沒有介質流向限制。

(2)、本閥門維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣，本閥門很少需要其他零件庫存。

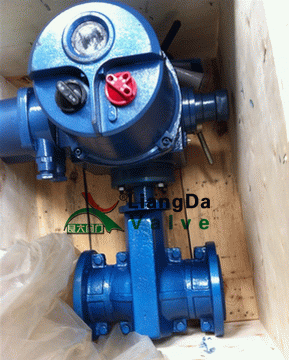

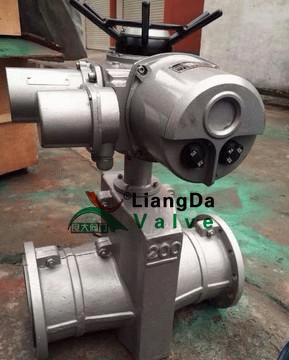

電動管夾閥產品實物圖：

電動管夾閥應用領域：

電動管夾閥在當代工業中，常用一些含有顆粒、粉末、纖維、粘漿等磨損性物質的固體或液體產品經由管道輸送，或者一些化學過程中帶有腐蝕性的介質時，夾管閥就是理想的選擇。

電動管夾閥可用于：污水處理廠（污泥處理、沙礫清理、原污水、石灰、炭泥)電廠（FGD系統、除灰系統、煤輸送）采礦（尾礦、浮選控制、排泥管線、尾礦充填、各種其他漿液）化學過程（腐蝕性和磨損性介質、粉末、顆粒）以及造紙廠、紙漿廠、電子工業、食品工業、水泥、沙子、玻璃和工業污水處理廠等很多領域。

電動管夾閥主要參數：

適用溫度	使用介質
≤85℃	礦漿、磨料、干濕型粉塵類

電動管夾閥主要零件材料：

名稱	材料
閥體	鋁合金、鑄鐵、鑄鋼
套管	橡膠
閥桿	鑄銅、碳鋼
壓桿	球墨鑄鐵
電動頭	組合件
托架	球墨鑄鐵

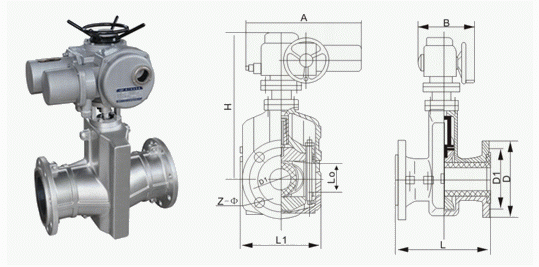

電動管夾閥外形結構圖：

電動管夾閥安裝尺寸：

公稱	公稱	工作	L	L1	L0	D	D1	Z-Φ	H	電動裝置
通徑	壓力	壓力								型號	A	B	D0	kw
（DN）	（MPa）	（MPa）								型號	A	B	D0	kw
25	0.6	0.6	160	124	31	115	85	4-14		ZA5-14	443	133		0.12
32			165	145	40	*140	100	4-18
40			190	157	50	*150	110	4-18
50			210	160	60	160	125	4-18		ZA10-18	552	425		0.25
65			250	199	74	180	145	4-18		ZA15-15	552	425	305	0.37
80			300	222	88	195	160	4-18		ZA30-18	552	425	305	0.75
100			350	250	106	215	180	8-18		ZA30-18	552	425	305	0.75
125			430	318	134	245	210	8-18					305
150			500	350	158	280	240	8-23	1000
200	0.4	0.4	650	446	206	335	295	8-23	1174	ZA14-18	766	390	305	1.1
250			800	516	256	*395	350	12-23
300			950	562	304	*445	400	12-23
采用標準設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa）

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電動管夾閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
