當前位置：首頁 >> 排氣閥
>> 復合式排氣閥 >> FOX防水錘空氣閥 更新時間 2025-5-10 0:29:49
復合式排氣閥
| FOX防水錘空氣閥 |
 |
產品名稱： | FOX防水錘空氣閥 | |||||
| 型號： | FOX | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【FOX防水錘空氣閥】 | |||||||
FOX防水錘空氣閥詳細介紹
FOX防水錘空氣閥概述：
FOX型防水錘空氣閥也稱防水錘排氣閥用在送水時容易產生突壓及大量沖擊的管線上，防止排氣時的大量噴水及有效減緩對于排氣閥內部的沖擊，以延長排氣閥的壽命。水錘產生的主要原因是水管中有空氣，空氣柱在突然降壓時會膨脹，推動水柱運動，這樣氣推水，水推氣，形成水錘，形成大的破壞力。特別是第一次試水，必須排氣，排氣完了再停水。FOX防水錘空氣閥原理作用：
消除斷流彌合水錘真空破壞與微量排氣復合閥：當水柱分離時，可高速吸氣，破壞真空；當斷流彌合時不高速排氣，氣囊起緩沖作用，但可微量排氣，逐漸排除積存的空氣。防水錘型空氣閥具有普通空氣閥的低壓進排氣以及高壓微量排氣功能。低壓進排氣部分是在管道壓力較低時（空管充水，管道排空等）工作，主要為低壓工況下大量排氣和進氣；高壓微量排氣則主要在管道正常帶壓工作時，將管道內不斷析出的氣體及時排放，以減少因之可能產生的多種不利后果。
具有防水錘功能，即：保證在管線出現水柱拉斷時的負壓工況下，迅速大量排氣，以避免負壓的產生產；而當隨后出現的水柱彌合工況時，閥門有效地限制排氣，通過延緩排氣時間，在管道當中造成空氣囊似的彈性壓縮空間，阻止快速的水柱彌合可能造成的壓力升高，即水錘。
空氣閥有兩個圓柱形浮筒：大浮筒和小浮筒，分別負責低壓進排氣與高壓微量排氣。小浮筒安裝在大浮筒的上方，且兩個浮筒均在主閥體內空氣閥帶有緩沖盤片，確保平緩排氣，防止出現"氣堵"破壞的情況。緩沖片在經歷高速排氣時所通過的面積以及小孔的數量可做調整。
空氣閥有兩個圓柱形浮筒：大浮筒和小浮筒，分別負責低壓進排氣與高壓微量排氣。小浮筒安裝在大浮筒的上方，且兩個浮筒均在主閥體內空氣閥帶有緩沖盤片，確保平緩排氣，防止出現"氣堵"破壞的情況。緩沖片在經歷高速排氣時所通過的面積以及小孔的數量可做調整。
FOX防水錘空氣閥基本參數：
| 公稱通徑DN（mm） | 50~400 |
| 公稱壓力PN（Mpa） | 1.0~6.4 |
| 使用溫度（℃） | 0~90 |
| 適用介質 | 水 |
FOX防水錘空氣閥零件材料：
| 序號 | 1 | 2 | 3 | 4 | 5 | 6 |
| 零件名稱 | 閥蓋 | 螺栓螺母 | 閥體 | 護體 | 浮球 | 定位柱 |
| 材質屬性 | 碳鋼、不銹鋼 | 碳鋼、不銹鋼 | 碳鋼、不銹鋼 | 不銹鋼 | 不銹鋼 | 不銹鋼 |

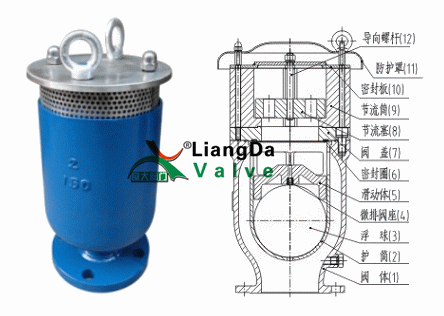

FOX防水錘空氣閥外形結構圖：
FOX防水錘空氣閥安裝事項：
1、于安裝前，請先檢查并清除主體內的雜物。
2、在閥前裝一只閘閥，以便下次的安裝維修。閥如果安裝于蔭井內，應有足夠空間以便容納技術人員調整及維護工作。
3、若防水錘排氣閥安裝于室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。
4、若排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩沖閥。
FOX防水錘空氣閥連接尺寸：
| 口徑 | H | D | D1 | D2 | b | N-Φ |
| 50 | 350 | 165 | 125 | 102 | 18 | 4-18 |
| 80 | 380 | 200 | 160 | 138 | 20 | 8-18 |
| 100 | 400 | 220 | 180 | 158 | 20 | 8-18 |
| 150 | 480 | 285 | 240 | 212 | 22 | 8-22 |
| 200 | 550 | 340 | 295 | 268 | 24 | 12-22 |
| 250 | 630 | 405 | 355 | 320 | 26 | 12-26 |
| 300 | 700 | 460 | 410 | 378 | 28 | 12-26 |
| 350 | 750 | 520 | 470 | 428 | 30 | 16-26 |
FOX防水錘空氣閥安裝位置的選擇：
防水錘空氣閥的安裝位置直接影響著排氣效果和管道的運行狀態。設計人員在設計時，往往局限于局部最高點，復合式排氣閥的安裝位置有多種，只有對整個管道綜合考慮，才能使排氣效果達到最佳。常見的安裝地點有以下幾個位置：局部最高點、下降坡度變大點、上升坡度變小點、長距離無折點上升或下降管段。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【FOX防水錘空氣閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
