當前位置：首頁 >> 角座閥
>> 快裝角座閥 >> 快裝氣動角座閥 更新時間 2025-5-10 0:27:21
快裝角座閥
| 快裝氣動角座閥 |
 |
產品名稱： | 快裝氣動角座閥 | |||||
| 型號： | JZ681F/W | ||||||
| 口徑： | DN15-100 | ||||||
| 壓力： | 1.6-4.0MPa | ||||||
| 材質： | 304、316不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【快裝氣動角座閥】 | |||||||
快裝氣動角座閥詳細介紹
快裝氣動角座閥主要技術參數：
閥體材質：304、316、316L閥芯材質：304、316、316L
閥座材質：PTFE、F46
公稱通徑：DN15-DN80
適用溫度：PTFE：-30℃～180℃
環境溫度：-30℃～80℃
公稱壓力：1.6Mpa
連接方式：卡箍
設計標準：GB、ANSI、DIN、ISO
控制方式：單作用：氣開式、氣關式，雙作用
氣缸材質：聚酰胺PA、不銹鋼
可選附件：電磁閥、限位開關、電氣定位器
快裝氣動角座閥外形結構圖：
快裝氣動角座閥連接尺寸：
口徑 |
英寸 |
內徑 |
Kv值 |
最大壓差 |
氣源壓力 |
氣缸缸徑 |
流向 |
|
DN10 |
3/8’ |
10 |
3.7 |
0-16bar |
4-7bar |
50 |
蒸汽、氣體 閥座上流向 |
|
DN15 |
1/2’ |
15 |
4.2 |
50 |
||||
DN20 |
3/4’ |
20 |
8.0 |
50 |
||||
DN25 |
1’ |
25 |
19.0 |
63 |
||||
DN32 |
1-1/4’ |
32 |
27.5 |
63 |
||||
DN40 |
1-1/2’ |
40 |
42.0 |
63 |
液體、氣體 防水錘 閥座下流向 |
|||
DN50 |
2’ |
50 |
55.0 |
80 |
||||
DN65 |
2-1/2’ |
65 |
90 |
100 |
||||
DN80 |
3 |
80 |
100 |
|||||
DN100 |
4 |
100 |
125 |

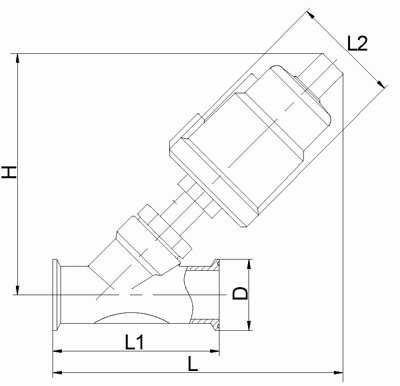

快裝氣動角座閥外形結構圖：
快裝氣動角座閥連接尺寸：
口徑 |
英寸 |
快裝氣動角座閥 |
||||
L |
L1 |
D |
H |
L2 |
||
DN10 |
3/8’ |
|||||
DN15 |
1/2’ |
180 |
120 |
50.5 |
137 |
64 |
DN20 |
3/4’ |
185 |
140 |
50.5 |
145 |
64 |
DN25 |
1’ |
210 |
160 |
50.5 |
173 |
80 |
DN32 |
1-1/4’ |
240 |
176 |
50.5 |
210 |
80 |
DN40 |
1-1/2’ |
250 |
190 |
50.5 |
260 |
80 |
DN50 |
2’ |
330 |
210 |
64 |
301 |
100 |
DN65 |
2-1/2 |
380 |
225 |
91 |
360 |
126 |
DN80 |
3 |
405 |
255 |
106 |
385 |
126 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【快裝氣動角座閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
