當前位置：首頁 >> 襯氟閥門 >> 襯氟放料球閥 >> 襯氟放料球閥

更新時間 2025-5-10 0:33:17

襯氟放料球閥

產品名稱：

襯氟放料球閥

型號：

FQ41F46

口徑：

DN25-200

壓力：

1.0-2.5MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門 售前、售中、售后專業服務。

您正在瀏覽：【襯氟放料球閥】

襯氟放料球閥詳細介紹

襯氟放料球閥產品概述：

襯氟放料球閥是襯氟球閥的延伸產品，為各種強腐蝕性介質的啟閉控制而設計，閥門的兩端法蘭大小不等，一端為標準法蘭一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底。其結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球?yàn)榕c閥桿一體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。是現代化工工藝流程中使用最為廣泛的耐腐閥門。

襯氟放料球閥工作原理：

襯氟放料球閥的工作原理是靠旋轉閥瓣來使閥門暢通或閉塞的，閥瓣和閥體內側全部采用氟塑料襯塑工藝制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。

襯氟放料球閥產品標準：

設計和制造標準	GB/T12237
結構長度標準	GB/T12221、HG/T3704-2003
法蘭尺寸標準	GB/T9113.1-26、HG/T20592-2009
壓力試驗	GB/T13927-92
檢驗試驗	JB/T9092-99
驅動方式	手動、氣動、電動
公稱壓力	0.6、1.0、1.6、2.5

襯氟放料球閥零件材料：

序號	零件名稱	材料名稱
序號	零件名稱	FQ41F4-Z	FQ41F4-C	FQ41F4-P	FQ41F4-R	FQ41F4-PL	FQ41F4-RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	WCB	WCB	CF8	CF8M	CF3	CF3M
3	內襯材料	FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)
4	填料壓蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)聚四氟乙烯
6	螺栓	35	35	1Crl7Ni2	1Crl7Ni2	1Cr18Ni2	1Cr18Ni2
7	緊固螺母	45	45	OCrl8Ni9	OCrl8Ni9	0Cr18Ni9	0Cr18Ni9
8	操作手柄	WCB

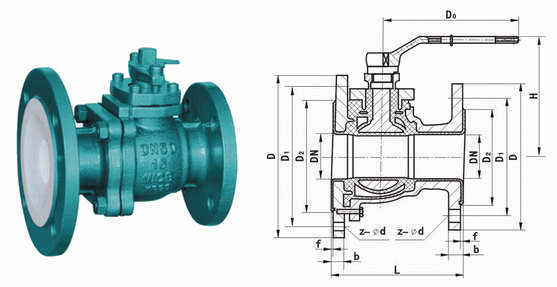

襯氟放料球閥外形結構圖：

襯氟放料球閥連接尺寸：

公稱通徑	公稱壓力	主要尺寸							重量
DN(mm)	PN(Mpa)	L	D	D1	D2	Z-φd	f	b	(Kg)
25/50	1.0	125	115/140	85/110	65/90	4-14/4-14	3/3	17/17	6.0
32/65		135	140/160	100/130	78/110	4-18/4-14	3/3	19/17	7.5
40/65		150	150/160	110/130	85/110	4-18/4-14	3/3	19/17	10.0
40/80		150	150/190	110/150	85/125	4-18/4-14	3/3	19/19	10.0
50/80		165	165/190	125/170	100/145	4-18/4-18	3/3	21/19	16.0
50/100		165	165/210	125/170	100/145	4-18/4-18	3/3	21/19	16.0
65/100		180	185/210	145/170	120/145	4-18/4-18	3/3	21/19	20.5
65/125		180	185/240	145/200	120/175	4-18/4-18	3/4	21/20	20.5
80/125		240	200/240	160/200	135/175	8-18/8-18	3/4	21/20	31.0
80/125		240	200/265	160/225	135/200	8-18/8-18	3/4	21/22	31.0
100/150		260	220/265	180/225	155/200	8-18/8-18	3/4	23/22	43.0
100/200		260	220/320	180/280	155/255	8-18/8-18	3/4	23/24	43.0

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【襯氟放料球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
