真空球閥

GUQ型氣動高真空球閥

產品名稱：

GUQ型氣動高真空球閥

型號：

GUQ

口徑：

DN10-200

壓力：

0.6×106 ~1.3×10-4

材質：

304、316、316L不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【GUQ型氣動高真空球閥】

GUQ型氣動高真空球閥詳細介紹

GUQ型氣動高真空球閥產品概述：

GUQ型系列氣動高真空球閥是適用于真空系統中接通或切斷管路中的介質流。該閥以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。氣缸分為雙作用和單作用(彈簧復位)，可選配反饋信號裝置及電氣閥門定位器。適用的工作介質為帶酸、堿性的氣體或液體。

GUQ型氣動高真空球閥技術性能：

適用范圍(Pa)	快卸法蘭（KF）2x105 ～1.3x10-5 活套法蘭16x105～1.3x10-5
閥門漏率(Pa.L/S)	≤1.3x10-5
介質溫度（℃）	標準出廠：-30～+150 特殊指定：-30～+240
氣源壓力（MPa）	0.4～0.8
法蘭標準	GB4982；GB/T6070
安裝位置	任意
電源電壓	標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：閥位指示器特殊指定：微動開關；智能型4～20mA DC
氣缸可選	標準出廠：雙作用式特殊指定：單作用式（有彈簧返回）可選常開或常閉

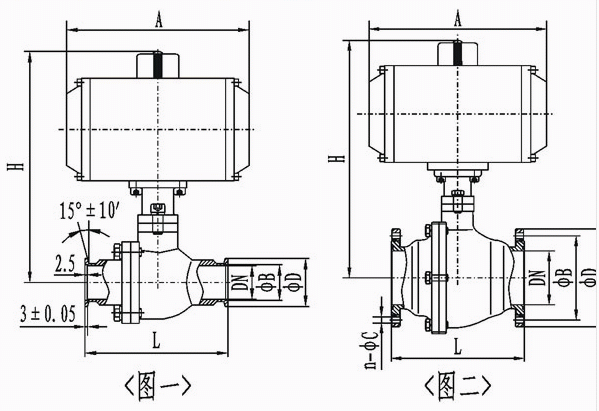

GUQ型氣動高真空球閥外形結構圖：

GUQ型氣動高真空球閥連接尺寸：
快卸法蘭（KF）連接及外形尺寸（GB4982）

型號	通徑(DN)	ΦD	ΦB	H	L	A
GUQ-10/KF	10	30	40	168	92	140
GUQ-16/KF	16	30	17.2	154	100	140
GUQ-25/KF	25	40	26.2	175	114	164
GUQ-40/KF	40	55	41.2	247	165	210
GUQ-50/KF	50	75	52.2	282	175	247

活套法蘭連接及外形尺寸（GB/T6070）

型號	通徑(DN)	ΦD	ΦB	H	L	A	n-ΦC
GUQ-10	10	50	40	160	99	146	4-6.5
GUQ-16	16	60	45	162	100	146
GUQ-20	20	65	50	191	114	168
GUQ-25	25	70	55	191	114	168
GUQ-32	32	90	70	230	140	204	4-9
GUQ-40	40	100	80	267	165	260
GUQ-50	50	110	90	289	175	268
GUQ-63	63	130	110	313	186	268
GUQ-80	80	145	125	346	198	268	8-9
GUQ-100	100	165	145	375	220	298	8-9
GUQ-125	125	200	175	444	266	458	8-11
GUQ-150	150	225	200	497	296	525	8-11
GUQ-200	200	285	260	620	390	602	12-12

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【GUQ型氣動高真空球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
