倒流防止器

低阻力倒流防止器

產品名稱：

低阻力倒流防止器

型號：

LHS745X

口徑：

DN50-600

壓力：

1.0-4.0MPa

材質：

球墨鑄鐵、鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門 售前、售中、售后專業服務。

您正在瀏覽：【低阻力倒流防止器】

低阻力倒流防止器詳細介紹

低阻力倒流防止器產品概述：

低阻力倒流防止器是一種由閥體、閥蓋、進水止回閥、出水止回閥、排水器、檢測閥和附加設施等部件組成的在線維護伸縮過濾式低阻力倒流防止器，其進水端設有前置過濾網和伸縮法蘭接頭，進水止回閥由進口端閥座、閥瓣、閥套、復位彈簧和出口活塞等組成。在p1＞(p3＋Δpj)時開啟，在p1≤(p3＋Δpj)時關閉。其復位彈簧提供進水止回閥的回座正向壓差為Δpj。出水止回閥由出口端閥座、閥瓣、閥套和復位彈簧等組成。在p2＞(p3＋Δpc)時開啟，在p2≤(p3＋Δpc)時關閉。其復位彈簧提供出水止回閥的回座正向壓差為Δpc。排水器進口接通閥體中間腔，出口通大氣，由閥體、閥蓋、閥瓣、閥座、感應活塞(或隔膜)等零件組成；通過感應倒流防止器的進、出口的壓力差，控制排水器閥瓣啟閉。在p1＞p3時，排水器關閉；在p1≤p3時，排水器開啟，使倒流防止器中間腔隔空，具備防止回流污染功能。檢測閥分別設置于倒流防止器閥體的進口腔、中間腔和出口腔上，平時關閉，需要檢測時開啟，可與壓力表或壓差儀連接，檢測倒流防止器的Δpj、Δpc和Δp值。

　　
低阻力倒流防止器性能優點：
注：p1—倒流防止器的進口壓力；p2—倒流防止器進、出水止回閥之間的中間腔壓力；p3—倒流防止器的出口壓力；Δp—壓力損失，Δp=p1-p3；Δpj—進水止回閥回座關閉正向壓差，Δpj=p1-p2；Δpc—出水止回閥回座關閉正向壓差，Δpc=p2-p3。

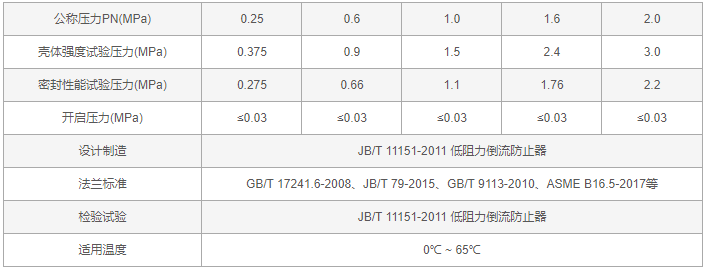

阻力倒流防止器技術規范：

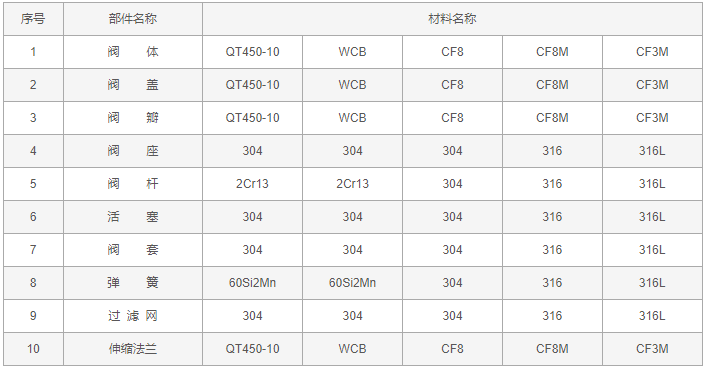

低阻力倒流防止器零件材料：

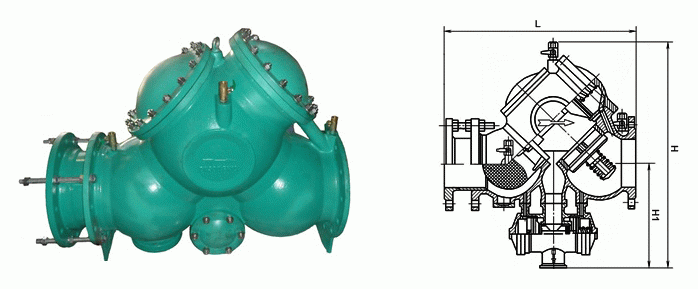

低阻力倒流防止器外形結構圖：

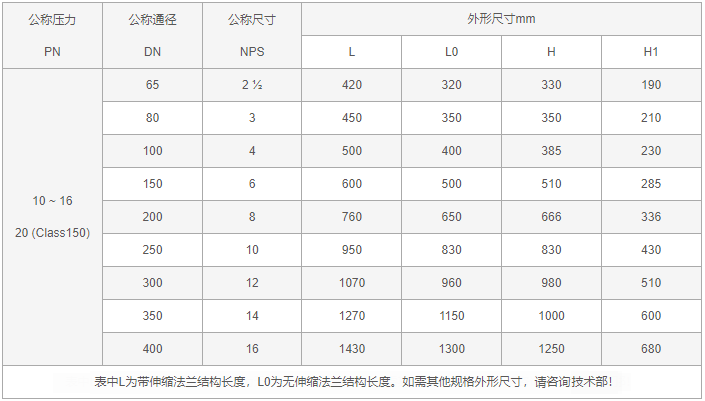

低阻力倒流防止器外形尺寸表：

低阻力倒流防止器訂貨參數及注意事項：
尊敬的客戶！如果您需要訂購我公司低阻力倒流防止器產品，咨詢時請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、法蘭執行標準及法蘭密封面形式等。本產品有帶伸縮法蘭和無伸縮法蘭兩種，附加設施可按客戶要求定制，如：帶伸縮法蘭接頭、前置過濾網、漏水報警器等。

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【低阻力倒流防止器】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
