當前位置：首頁 >> 視鏡 >> 直通視鏡 >> 不銹鋼直通視鏡

更新時間 2025-5-10 0:23:13

直通視鏡

不銹鋼直通視鏡

產品名稱：

不銹鋼直通視鏡

型號：

HGS07

口徑：

DN25-200

壓力：

0.6-2.5MPa

材質：

碳鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【不銹鋼直通視鏡】

不銹鋼直通視鏡詳細介紹

不銹鋼直通視鏡作用概述：

直通視鏡是安裝在管道或設備上可以隨時查看監測內部物料的工作情況，視鏡采用優質的304/316/321/316L等。它具有超高的耐腐蝕性，并且加工容易，外表美觀，同時視鏡采用鋼化硼硅玻璃，聚乙烯四氟墊片，使視鏡適用于大部分惡劣的工作環境中，并且使用壽命較長。是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。不銹鋼視鏡由于結構緊湊，它安裝簡單，使用方便，非常容易清洗與維修，是目前最常用的一種視鏡。

不銹鋼直通視鏡技術參數：
體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯四氟。
連接方式：法蘭，螺紋，焊接等。
視窗材質：鋼化硼硅玻璃、石英玻璃。
密封材質：丁腈橡膠、聚四氟乙烯。
工作壓力（MPa）0.6~2.5
工作溫度（℃）：0~200℃

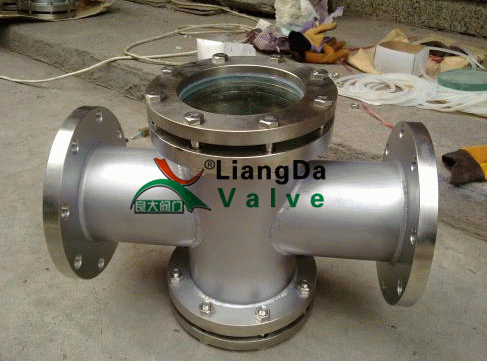

不銹鋼直通視鏡產品實物圖：

不銹鋼直通視鏡連接尺寸：

G	DN	2.5公斤				6公斤
		外形尺寸		玻璃板		外形尺寸		玻璃板
		H	L	直徑	厚度	H	L	直徑	厚度
1	25	200	181	65	10	200	189	65	10
1-1/4	32	260	226	95	15	260	234	95	15
1-1/2	40	260	226	95	15	260	234	95	15
2	50	320	266	140	20	320	278	140	20
2-1/2	65	320	266	140	20	320	278	140	20
3	80	360	300	165	20	360	308	165	20
4	100	360	300	165	20	360	308	165	20
5	125	440	356	165	20	440	364	165	20
6	150	440	356	165	20	440	364	165	20

不銹鋼直通視鏡安裝維護：

1.視鏡應焊在需要觀察的部位，并且沒有阻礙物擋住觀察人員與光線的進入.化工等容器還需要選擇比較通風的位置,確保操作員工的安全.

2.若內部光線不足或有觀察不到死角，則要在對面再焊一個視鏡或選擇帶燈容器視鏡；

3.高度以操作者觀察方便為宜，內部應確保沒有阻礙視線的部件；

4.應避開容器本身的焊縫及內部的其它零部件。

確保視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損壞并且不粘油脂。在緊固螺釘前確保視鏡座與蓋子安裝正確，然后慢慢對角緊固螺釘；

5、鉸接或螺紋連接的視鏡裝置在工作前要確保密封墊安裝良好。如有必要，可對螺栓進行重新緊固。確保視孔與視鏡孔之間的密封墊安裝正確，連接法蘭沒有損壞，并調整好連接螺釘。不僅要確保與視鏡鏡片連接的配件密封良好，還要確保視鏡與焊接法蘭之間密封均良好。并確保容器內的壓力不超過額定壓力；

6、安裝后不能對視鏡有其它的附加壓力，否則會造成視鏡受力不均勻，導致視鏡玻璃破裂。

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【不銹鋼直通視鏡】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
