襯膠止回閥

升降式襯膠止回閥

產品名稱：

升降式襯膠止回閥

型號：

H41J

口徑：

DN15-250

壓力：

0.6-2.5MPa

材質：

鑄鐵、鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【升降式襯膠止回閥】

升降式襯膠止回閥詳細介紹

升降式襯膠止回閥產品概述：

升降式襯膠止回閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，具有強度高、耐腐蝕性能好的特點；適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉。止回閥是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動閥門。

升降式襯膠止回閥性能規范：

設計與制造：GB12235 結構長度：GB12221 法蘭連接：GB4216

適用溫度：適用溫度：≤85℃、≤100℃、≤120℃（按照襯里材料）

壓力等級：PN0.6、1.0、1.6

測試：襯里層：電火花檢測
實驗與檢驗按：GB/T 13927標準
公稱壓力：PN(MPa) 閥體：PN×1.5 密封：PN×1.1

材料：閥體：鑄鐵、球墨鑄鐵、碳鋼

閥蓋：鑄鐵、球墨鑄鐵、碳鋼

襯里：橡膠閥瓣：碳鋼完全包覆橡膠

部件列表：1、閥體 2、閥蓋 3、閥體襯里 4、閥瓣

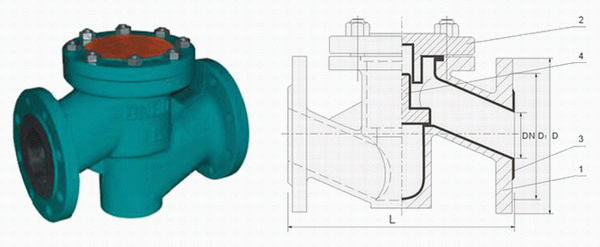

升降式襯膠止回閥外形結構圖：

升降式襯膠止回閥連接尺寸：

公稱通徑	公稱壓力	工作壓力	L	D	D1	n-Фd
15	1.0 1.6	1.0 1.6	130	95	65	4-13.5
20			150	105	75	4-13.5
25			160	115	85	4-13.5
32			180	140	100	4-17.5
40			200	150	110	4-17.5
50			230	165	125	4-17.5
65			290	185	145	4-17.5
80			310	200	160	6/2-17.5
100			350	220	180	6/2-17.5
125			400	250	210	6/2-17.5
150			480	285	240	6/2-22
200			600	340	295	6/2-22
250			730	395	350	10/2-22 10/2-22
300			850	445	400	10/2-22 10/2-22

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【升降式襯膠止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
