當前位置：首頁 >> 旋塞閥 >> 螺紋旋塞閥 >> 二通內螺鑄鐵旋塞閥

更新時間 2025-5-10 0:31:18

螺紋旋塞閥

二通內螺鑄鐵旋塞閥

產品名稱：

二通內螺鑄鐵旋塞閥

型號：

X13W-10

口徑：

DN15-100

壓力：

0.6-6.4MPa

材質：

鑄鐵

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【二通內螺鑄鐵旋塞閥】

二通內螺鑄鐵旋塞閥詳細介紹

二通內螺紋鑄鐵旋塞閥產品概述：

二通內螺紋鑄鐵旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。

二通內螺紋鑄鐵旋塞閥工作原理：

二通內螺紋鑄鐵旋塞閥是一種快速開關的直通閥，由于旋密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。

二通內螺紋鑄鐵旋塞閥性能規范：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X13W-1.0	1.0	1.5	1.1	煤氣、油品	≤100

二通內螺紋鑄鐵旋塞閥零件材料：

零件名稱	閥體	塞子	填料壓蓋	填料
X13W-1.0	鑄鐵	鑄鐵	鑄鐵	油浸石棉盤根柔性石墨

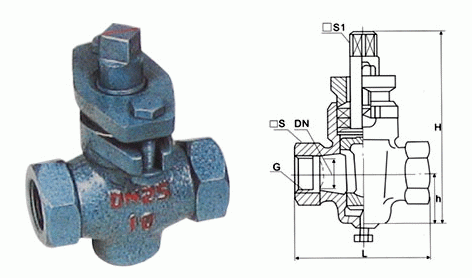

二通內螺紋鑄鐵旋塞閥外形結構圖：

二通內螺紋鑄鐵旋塞閥連接尺寸：

公稱通徑 DN（mm）	管螺紋 G	尺寸
公稱通徑 DN（mm）	管螺紋 G	L	□S	□S1	h2	H
15	1/2	85	30	12	26	99
20	3/4	90	36	16	34	124
25	1	110	46	18	38	133
32	11/4	130	55	18	45	152
40	11/2	150	60	26	55	212
50	2	170	75	28	74	260
65	21/2	220	90	32	82	295
80	3	250	105	36	125	327
100	4	300	140	46	135	425

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【二通內螺鑄鐵旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
