當前位置：首頁 >> 過濾器 >> T型過濾器 >> 直通式T型過濾器

更新時間 2025-5-10 0:41:21

T型過濾器

直通式T型過濾器

產品名稱：

直通式T型過濾器

型號：

ST61H

口徑：

DN50-400

壓力：

1.0-16.0MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門 售前、售中、售后專業服務。

您正在瀏覽：【直通式T型過濾器】

直通式T型過濾器詳細介紹

直通式T型過濾器產品概述：

直通式T型過濾器是一種由三通管件、法蘭、法蘭蓋、濾芯和濾芯擋圈等組成的三通直流式過濾器，其法蘭通過電焊工藝焊接在三通的管口上組成殼體，橢圓型濾芯擋圈斜置焊裝在三通的直通管形的內部，圓柱型濾芯放置于凸出管形的內部，一端安放在橢圓型濾芯擋圈上，另一端用法蘭蓋壓緊固定并通過螺栓螺母連接在殼體法蘭上，該濾芯由濾筒和安裝在濾筒內的濾網兩部分組成，當流體由過濾器左端進口進入置有一定規格濾網的濾筒后后，其雜質被阻擋，而清潔的濾液則由右端出口排出。

直通式T型過濾器產品優點：

直通式T型過濾器在法蘭蓋上設有排污口，當需要清洗時，只要把法蘭蓋上的排放絲堵擰開，把濾液排凈，然后將可拆卸的濾筒取出，清洗干凈后重新裝入即可，其可根據用戶實際工況需要選用《SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收》、《GB/T 14382-2008管道用三通過濾器》和《HG/T 21637-2021化工管道過濾器系列》等標準設計和制造。

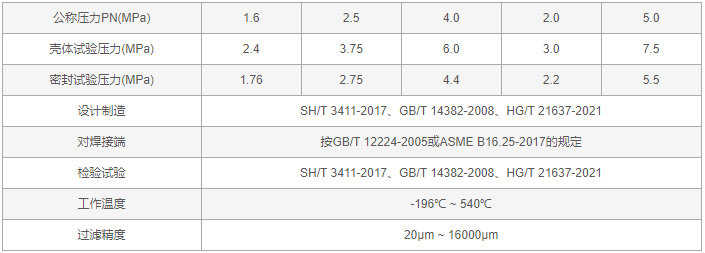

直通式T型過濾器技術規范：

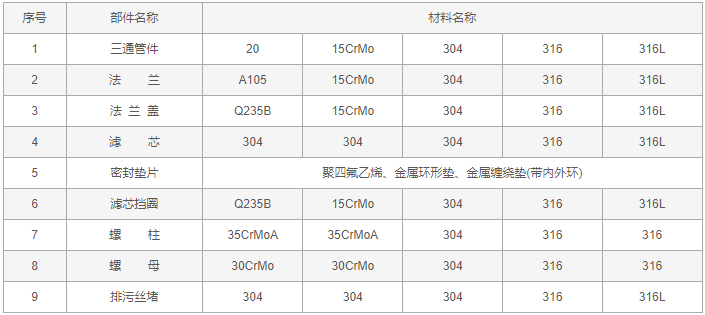

直通式T型過濾器零件材料：

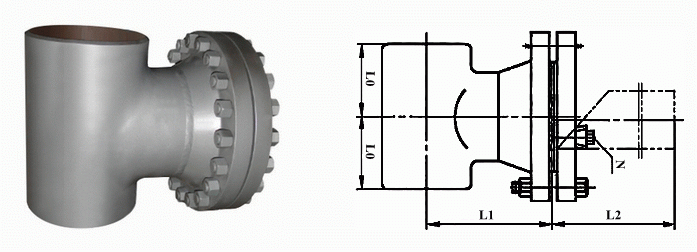

直通式T型過濾器外形結構圖：

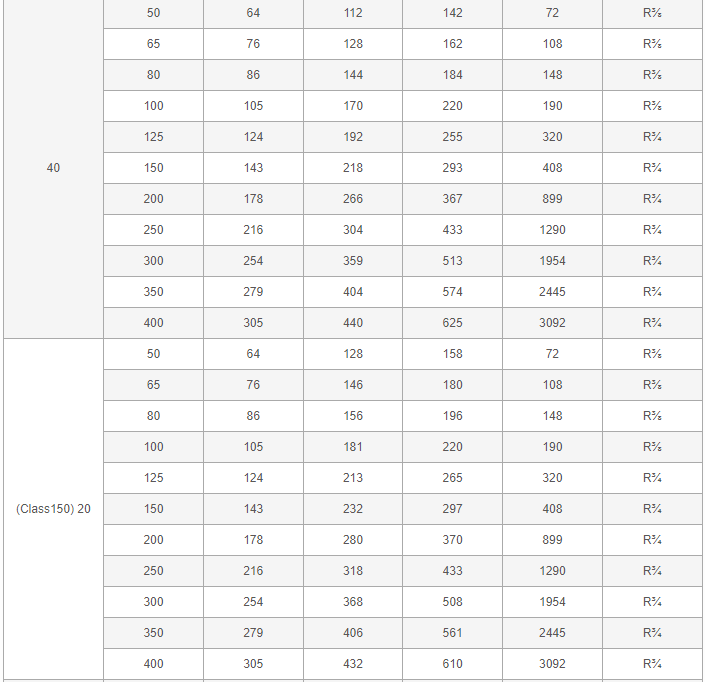

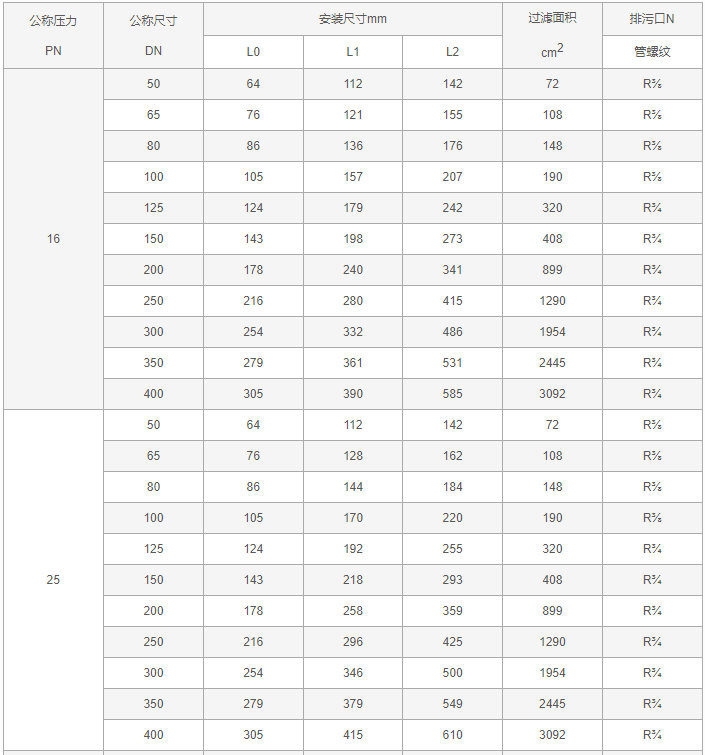

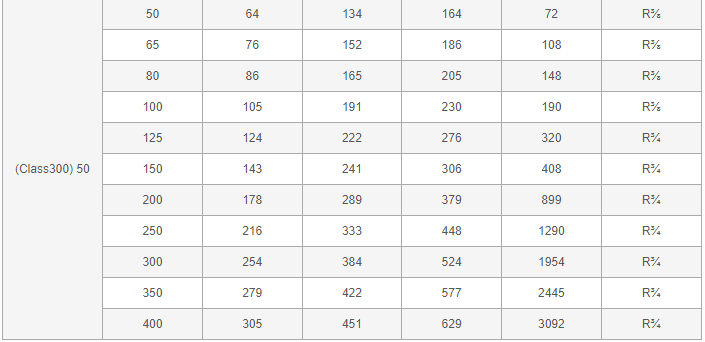

直通式T型過濾器外形尺寸表：

直通式T型過濾器訂貨參數：
尊敬的客戶！如果您需要訂購我公司直通式T型過濾器產品，咨詢時請說明產品類型，產品設計制造標準、法蘭執行標準、公稱通徑、公稱壓力、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等。以上尺寸參數為我公司按《GB/T 14382-2008管道用三通過濾器》標準提供，本產品宜安裝在直管段部位。

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【直通式T型過濾器】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
