   陶瓷對夾蝶閥詳細介紹

陶瓷對夾蝶閥產品概述：

陶瓷對夾蝶閥是一種結構簡單的調節閥，也可用于低壓管道介質的開關控制采用結構陶瓷做密封副，其優良的耐腐蝕、耐高溫、耐磨損及耐沖蝕性能可廣泛應用于石化、冶金、造紙、電站、煉油、煤炭等行業的各類酸堿鹽氣體、液體、高溫蒸汽、泥漿和灰渣輸送系統中作調節流量或切斷介質。運動部分均采用結構陶瓷材料，弧面接觸加工。采用偏心結構，減小運動部分的摩擦，延長閥門的使用壽命。蝶閥部分材質可依用途更換，適用于多種高磨損、高溫、高腐的特殊工況。驅動方式有手動、氣動、電動等。小巧輕便，容易拆裝及維修，并可在任意位置安裝。結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。流量特性趨直線，調節性能好。

陶瓷對夾蝶閥應用規范：

設計與制造		GB/T 12238
連接端尺寸	結構長度	GB/T 12221
	法蘭尺寸	GB/T 9113
檢驗與試驗		JB/T 9092
材料	碳鋼/304	GB/T 12229
	不銹鋼	GB/T 12230
標志		GB/T 12220
供貨		GB/T 12252

陶瓷對夾蝶閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB/304	6	閥桿	2Cr13/304
2	壓圈	Q235/304	7	填料	柔性石墨
3	閥座	結構陶瓷	8	填料壓蓋	WCB/304
4	密封圈	結構陶瓷	9	支架	WCB/304
5	閥板	WCB/304	10	驅動裝置	成品件

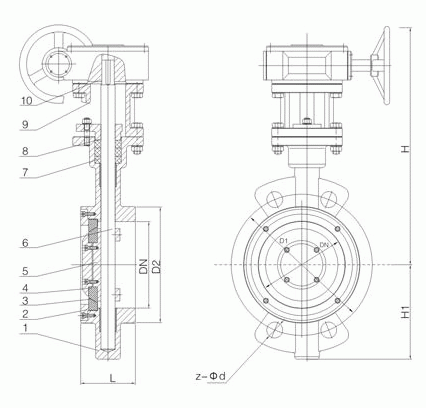

陶瓷對夾蝶閥外形結構圖：


陶瓷對夾蝶閥連接尺寸：

DN	PN(Mpa)	L	D1	D2	H	H1	z-Φd
50	1.0	43	125	100	260	85	4-Φ18
65		46	145	120	285	95	4-Φ18
80		49	160	135	322	110	4-Φ18
100		56	180	155	338	122	8-Φ18
125		64	210	185	372	138	8-Φ18
150		70	240	210	404	158	8-Φ23
200		71	295	265	496	188	8-Φ23
250		76	350	320	558	224	12-Φ23
300		83	400	368	632	254	12-Φ23
